SOLIDWORKS劳动节勋章的绘制过程

首先在正版SOLIDWORKS前视基准面上绘制出一个圆成为构造线，然后使用镜像和圆周阵列草图等命令画出花瓣的大致形状，通过拉伸切除特征命令，拉伸出一个厚度为1的凸台。

在刚才的凸台的面上创建草图，假设齿轮的模数为2，齿数为20，通过公式计算分度圆直径为40，齿顶圆直径为44，齿根圆直径为35，压力角为20°。绘制如图下的草图，再使用拉伸特征命令拉伸出圆形凸台，按照相同的方法拉伸出齿，圆周阵列出20个齿，最后拉伸切除一个孔。这样一个齿轮就绘制好了。齿轮代表工业与生产力。

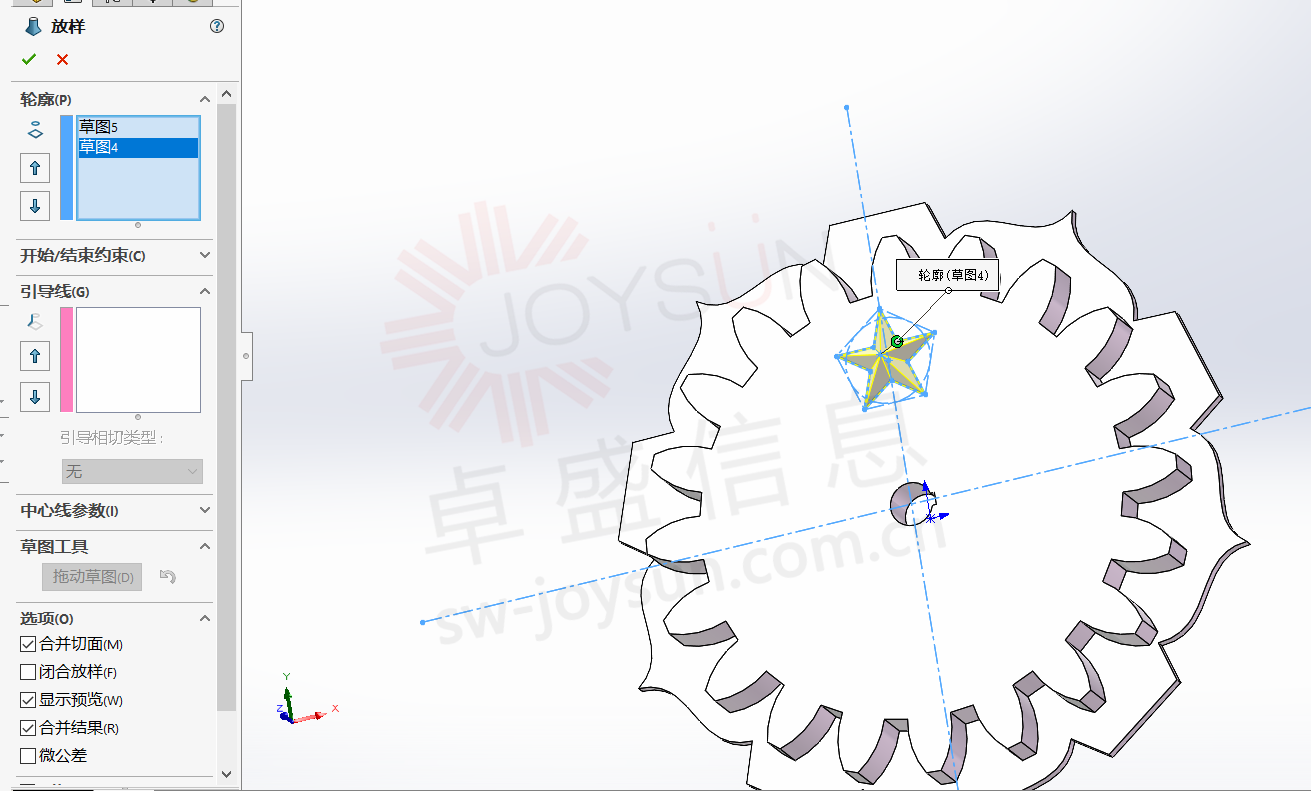

在齿轮的面上绘制一个五角星的草图，在右视基准面创建一个点，通过放样特征，绘制出一个大五角星。创建基于右视基准面成45°的基准面1，绘制一个点按照相同的方式创建小五角星。其他五角星也是一样的操作步骤。 购买SOLIDWORKS找卓盛信息

在齿轮的面上创建草图一个直径为30的四分之一的圆，再通过样条曲线绘制出树叶的形状，使用拉伸特征命令拉伸出来。使用镜像特征把树叶复制到另一半的圆中。

在齿轮的面上创建草图绘制一条直线，点击草图文字命令，输入“劳动光荣”这几个字，最后拉伸凸台。

点击编辑外观命令，根据自己的想法添加颜色。这样一个五一勋章就绘制好了。卓盛信息是达索SOLIDWORKS在江苏、上海、浙江地区的授权代理商
