如何修复 SOLIDWORKS 中的回滚状态错误

文章来源：solidworks代理商-卓盛信息（400-696-5950）

在将装配体导入新的装配体文件时，如果收到SOLIDWORKS的回滚状态错误，你可能会感觉工作进度戛然而止。 在众多零件中逐一排查是一件麻烦事，尤其是当涉及子装配体时更是如此。与其这样做，不如按照以下明确的排查步骤来解决问题。

什么是SOLIDWORKS中的回滚状态错误？

该错误提示为“装配体中的某个零部件处于回滚状态，当前无法添加”，这意味着你尝试导入的某个零件处于回滚状态，即部分特征被隐藏了。当文件处于这种状态时，该零部件无法被添加到装配体中。

通常情况下，你可能需要逐一检查每一个文件和零部件，才能确定是哪一个导致了错误。不过，有一种更快捷、更简单的方法。

如何找到处于回滚状态的零部件

确定哪个零部件处于回滚状态的最简单方法，是为装配体创建一个额外的配置。这样可以让SOLIDWORKS显示导致问题的零部件的名称。

1. 打开出现错误的装配体。

2. 打开配置管理器。

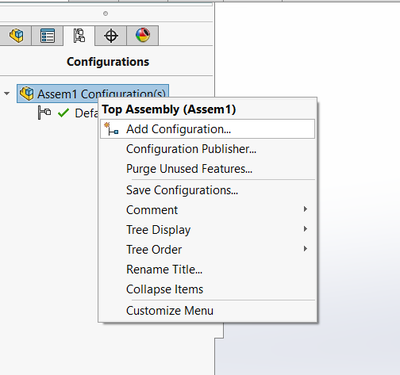

3. 右键单击顶层装配体，选择“添加配置”。

4. 为新配置输入一个临时名称，然后点击绿色对勾完成创建。

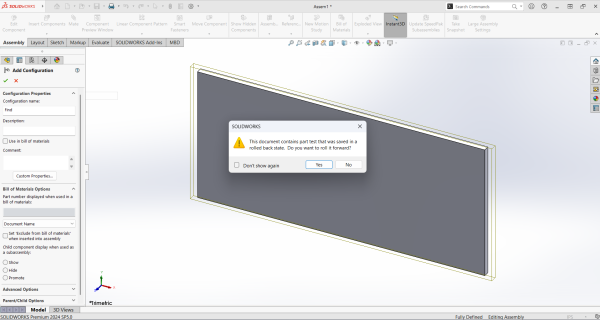

此时，会弹出一个新的对话框，提示你是否要将受影响的零部件前移，同时显示该零部件的名称。如果没有看到该对话框，请确保已恢复所有被忽略的消息。

你可以选择自动将该零部件前移，也可以选择手动解决问题。知道了零部件的名称后，你就可以在装配体树中快速定位它，选择将其压缩或逐一处理每种情况。

关于回滚零部件的其他常见问题

> 如何删除多余的配置？双击另一个配置使多余的配置不再是激活状态，然后右键单击并删除多余的配置。

> 如何压缩回滚条以下的特征？按住Shift键，在列表中依次点击要压缩的第一个和最后一个特征，将它们作为一组选中。点击压缩图标，模型将显示与回滚时相同的几何状态。

> 为什么回滚错误在钣金件中更常见？在钣金零部件中，用户经常取消压缩平板型式来查看展开状态，然后将其回滚，而没有重新压缩。

对于大多数SOLIDWORKS错误，弹出的提示信息往往已经强烈暗示了问题的原因。回滚状态错误提示也不例外，它会快速指出是什么阻止了装配体的插入。 接下来，你可以通过创建一个辅助配置来快速找到导致问题的零部件。这样一来，你就能解决问题，重新回到建模工作中。
