如何用好 SOLIDWORKS 中的“筋”命令

文章来源：solidworks代理商-卓盛信息（400-696-5950）

在 SOLIDWORKS 中，“筋”（Rib）命令常常被人忽略，大家更习惯直接用拉伸凸台。但实际上，它能以一种非常高效的方式创建薄壁拉伸结构，并且自动以“延伸到下一个面”为终止条件。

虽然筋命令并非适用于所有设计场景，但只要能用上，它绝对能为你节省大量时间。购买solidworks

什么是 SOLIDWORKS 筋命令？

筋命令同样通过草图来创建三维实体，但与众不同之处在于：它不需要闭合草图。你只需指定厚度、材料侧（居中或单侧）以及拉伸方向即可。

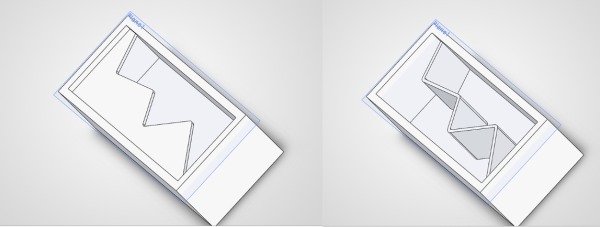

使用筋命令时，你无法手动修改拉伸深度，因为它总是自动延伸到下一个实体或曲面为止。不过，你可以为其添加拔模角度。另外需要注意：即使你的草图线没有直接接触到模型壁面，筋也会自动延伸并贴合到最近的曲面。

使用筋命令的第一条铁律是：筋的拉伸方向必须与模型主体相交。如果拉伸方向上的延伸线无法与模型相交，系统就无法求解，这时请改用常规的拉伸凸台来创建。solidworks官网

筋命令最适用的场景

筋最擅长的是创建结构支撑，用于提高零件刚度和承载能力。典型场景包括：

· 加强直角连接处

· 在注塑件中添加加强筋

· 加固塑料外壳内部结构

虽然用拉伸凸台也能做出同样的几何形状，但筋命令无需闭合轮廓，操作更快捷，而且自动采用“延伸到下一个”的逻辑，省去了你纠结终止条件的麻烦。

如何使用筋命令

在创建筋之前，请确保模型已有一个实体主体（通常是经过拉伸切除或抽壳处理后的零件），这样才能让筋正确地贴合。正版solidworks

具体操作步骤如下：

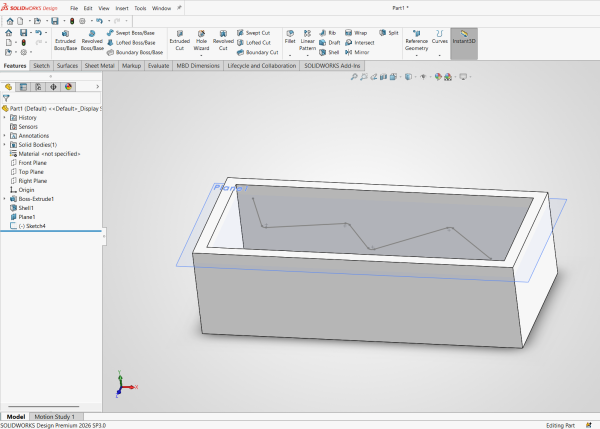

1. 在模型内的平面上绘制一条开放式草图（即一条直线或曲线）。你也可以选择与模型表面有一定偏移的基准面，从而创建高度与壁面不同的筋。

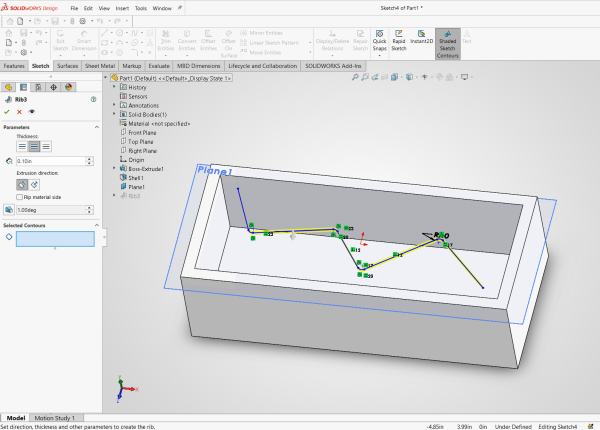

2. 草图完成后，在 CommandManager 的“特征”选项卡中点击“筋”命令。

3. SOLIDWORKS 通常会帮你自动选中草图，如果没有，请手动点击选择你的筋草图。

4. 设置筋的厚度，并选择材料是居中于草图线，还是向一侧偏移。

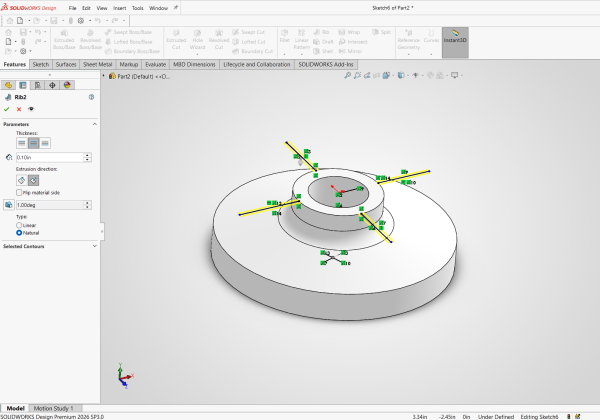

5. 确定筋的拉伸方向——可选择“垂直于草图”或“平行于草图”。

6. 点击绿色对勾 ✅，确认生成筋。

虽然最佳实践是使用完全定义的草图，但筋的草图允许欠定义。如果你选择保留欠定义的图元，请务必确保设计意图不会因此丢失。SOLIDWORKS软件

筋命令是 SOLIDWORKS 的基础工具之一，在特定设计场景中非常实用。掌握它的用法、识别何时该用筋、并能熟练应用。
