如何在 SOLIDWORKS 装配体中创建可伸缩的弹簧

文章来源：solidworks代理商-卓盛信息（400-696-5950）

如何创建一个可插入 SOLIDWORKS 装配体的弹簧零件，并使其能够随着其他零件的移动而拉伸或压缩。

创建弹簧零件

扫描

要让弹簧在装配体级别能够压缩和拉伸，关键是让弹簧零件保持欠定义状态。因此，我们不会使用“螺旋线/涡状线”功能，而是创建一个欠定义的扫描。扫描路径草图将保持欠定义，只在其中一端添加几何关系。轮廓草图则可以像平常一样完全定义。solidworks价格

1. 新建一个零件。

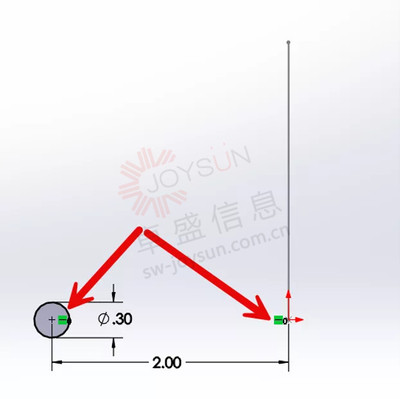

2. 在前视基准面上创建路径草图（草图1）。

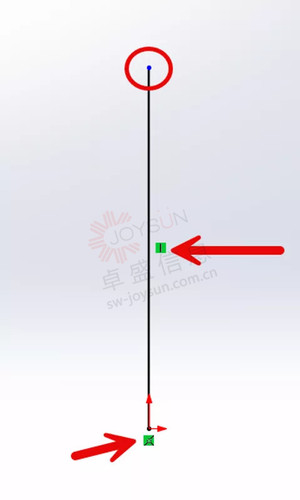

· 开始绘制一条直线，将第一个端点与原点重合，并将第二个端点放在其正上方，添加竖直几何关系。这样上端点将保持自由状态，并显示为蓝色，表示草图欠定义——这正是我们需要的状态。

3. 在前视基准面上创建轮廓草图（草图2）。

· 添加一个圆，将圆心与路径草图的固定端点（或原点）添加水平几何关系。定义圆的直径以及与直线的距离，使草图完全定义。购买solidworks

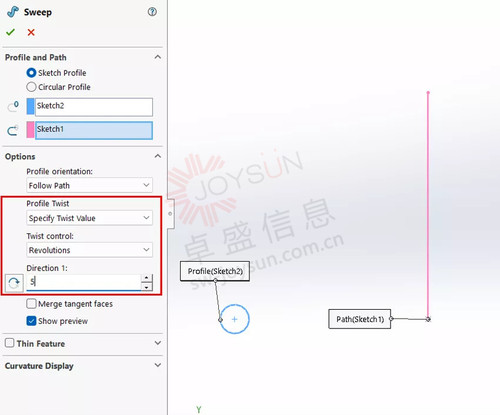

4. 创建带扭转的扫描凸台。
· 在对应选项中选择每个草图；草图2为轮廓（Profile），草图1为路径（Path）。
· 展开“选项”区域，将“轮廓扭转”选项改为“指定扭转值”。将“扭转控制”设置为按“圈数”控制，并指定弹簧所需的圈数/螺旋圈数。

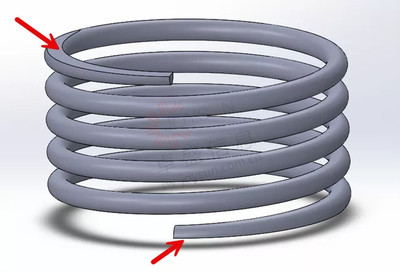

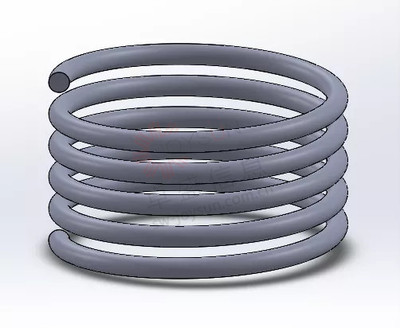

5. 完成后，我们现在应该能得到弹簧的大致形状。

修平端部

为了让这个零件更真实，也更容易在装配体中配合，我们将使用参考基准面和曲面工具将弹簧两端切平。

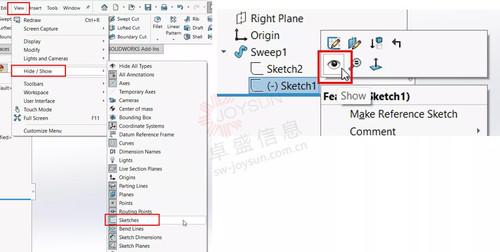

1. 在 FeatureManager 设计树中右键单击路径草图（草图1），选择显示图标（眼睛图标）。这样可以让你使用草图端点来创建所需的参考基准面。如果草图未显示在图形区域中，请转到“视图”>“隐藏/显示”，确保已勾选“草图”。

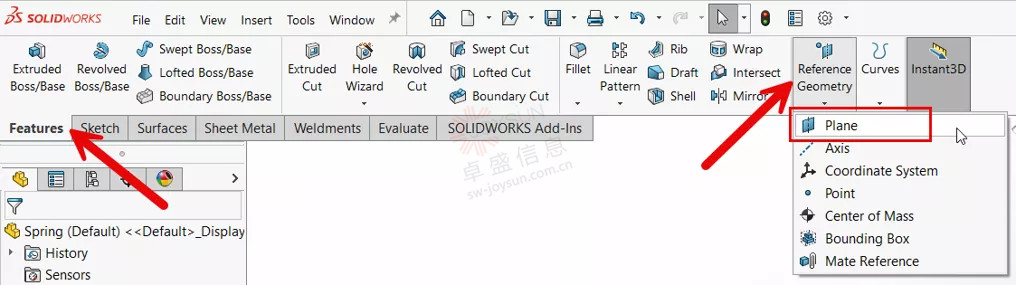

2. 创建一个参考基准面。在“特征”选项卡中的“参考几何体”下，选择“基准面”。

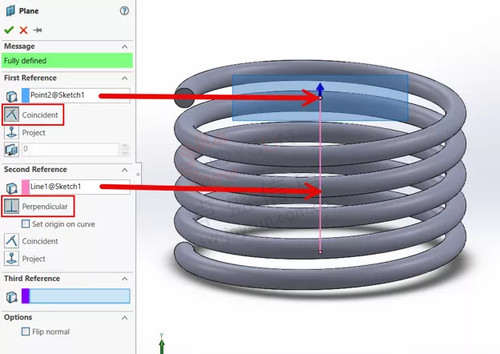

3. 定义参考。一个参考为与草图端点“重合”，另一个参考为与直线“垂直”。

4. 对零件的另一端重复步骤 2-3。

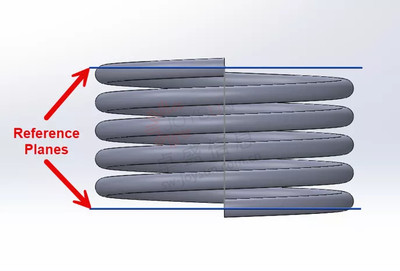

· 从零件侧面观察时，会注意到参考基准面与弹簧的一部分相交。这是有意为之，因为我们将使用这些基准面来切除弹簧两端，使其变平。solidworks官网

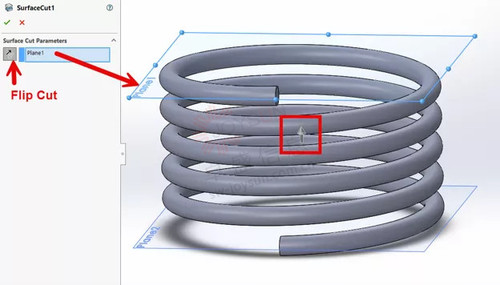

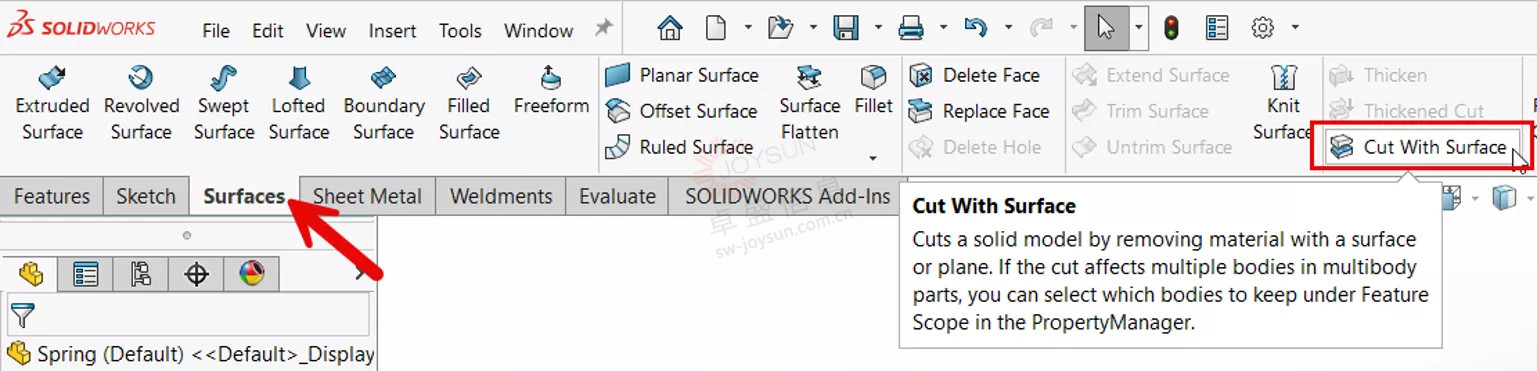

5. 要修平端部，请使用“使用曲面切除”（位于命令管理器的“曲面”选项卡中，默认情况下该选项卡可能未显示）。注意：您也可以随时通过“命令搜索栏”查找功能。

6. 打开该工具后，选择你创建的其中一个参考基准面，并选择要切除的方向。在图形区域中，箭头会指示将从基准面的哪个方向移除材料。如果需要，可以单击“反向切除”图标来更改方向。

7. 对零件底部重复步骤 5-6。

8. 现在，弹簧两端就有了平整的平面，便于在装配体中进行配合。

9. 保存文件。

将弹簧插入装配体

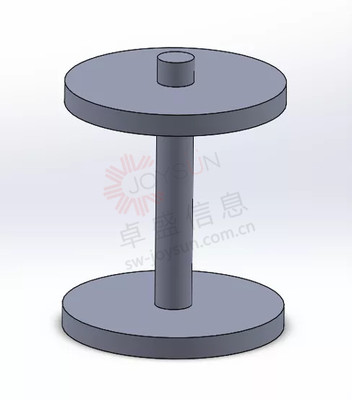

现在我们来处理装配体。关键在于保持固定端和自由端连接在一起。创建弹簧零件时，我们在路径草图中固定了弹簧底部，而顶部保持欠定义。在本示例中，我们创建了一个简单装配体，包含两个圆盘和一个中心销。底座圆盘固定，顶部圆盘可以移动，以拉伸或压缩弹簧。

1. 创建或打开所需的装配体。

2. 将弹簧插入装配体。

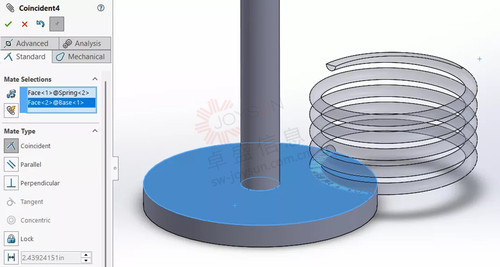

3. 在弹簧底部平面（路径草图中固定端点所在的一端）与固定底座圆盘的顶面之间添加一个重合配合。

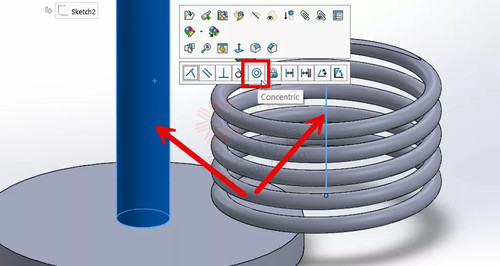

4. 在弹簧和销之间添加一个同心配合。最简单的做法是显示并选择路径草图和销。

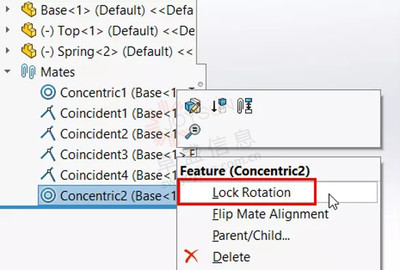

· 弹簧仍然可以旋转，因此如果你想锁定旋转，请右键单击同心配合并选择“锁定旋转”。正版solidworks

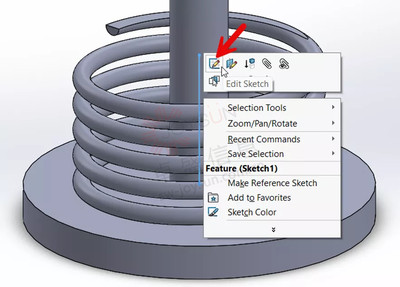

5. 在上下文中编辑弹簧部件的草图1（这时弹簧部件中未定义路径的草图就派上用场了！）。在特征管理器设计树或图形区域中右键单击草图，然后选择“编辑草图”。

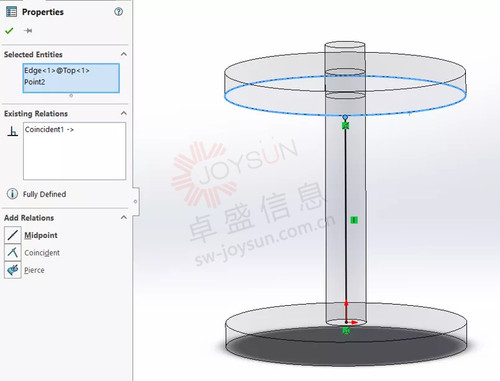

6. 现在，从草图中的蓝色端点到顶部可移动圆盘的底边添加一个几何关系。

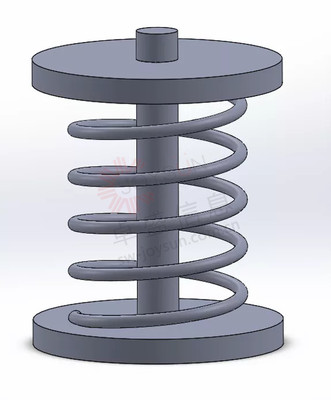

7. 接受该关系并退出草图后，弹簧零件将伸长以与顶部圆盘贴合。

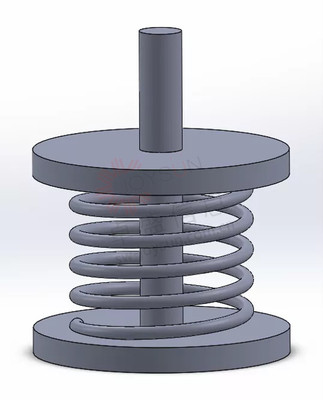

8. 现在，每当顶部圆盘沿销移动，并且装配体重建（Ctrl + Q 或 Ctrl + B）时，弹簧都会随装配体一起压缩。SOLIDWORKS软件
