SOLIDWORKS 展开图 DXF 中折弯线缺失的问题

文章来源：solidworks代理商-卓盛信息（400-696-5950）

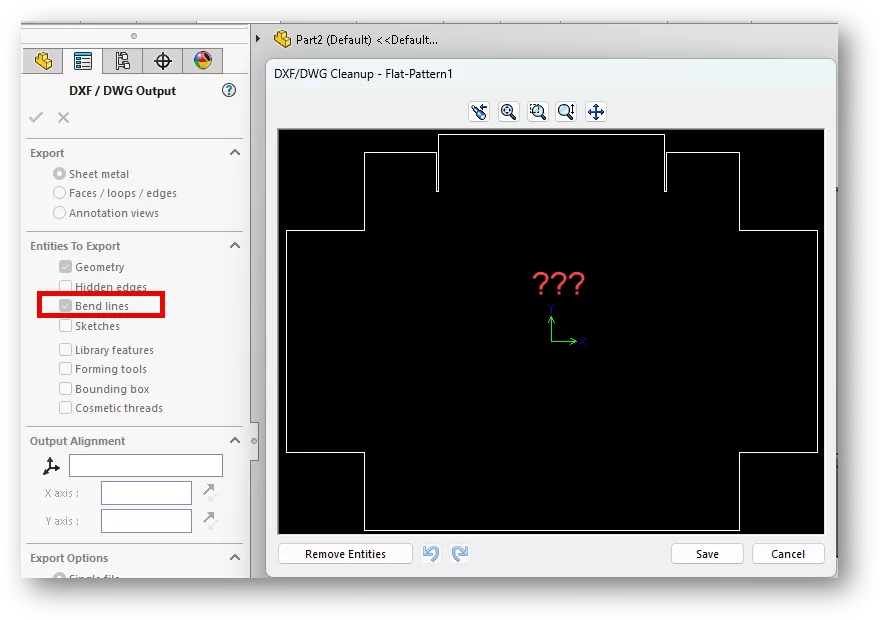

SOLIDWORKS 依赖默认工程图模板中的设置来控制展开图DXF 和 DWG 文件的导出。如果折弯线在默认工程图模板中不可见，则它们将不会被包含在导出的 DXF 或 DWG 文件中（即使在 DXF/DWG 输出属性管理器中勾选了“折弯线”选项）。购买solidworks

本文将介绍如何验证工程图模板选项的配置是否正确，以确保展开图导出效果最佳。

如何更改默认工程图模板中的视图设置

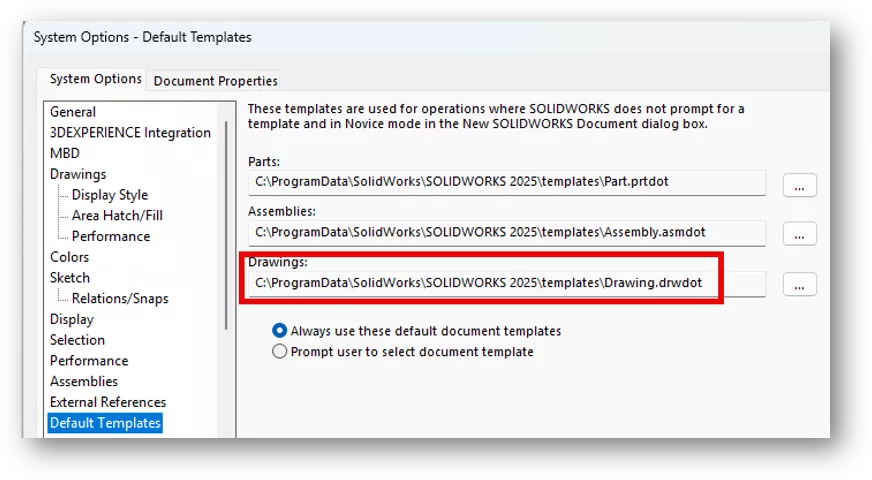

1. 在 SOLIDWORKS 中，依次单击“工具” > “选项” > “系统选项” > “默认模板”，确认当前用于工程图的默认模板。该模板即用于创建展开图 DXF 的模板。

注意：若已勾选“提示用户选择文件模板”，请确保更新您通常为 DXF 导出所选择的那个模板。

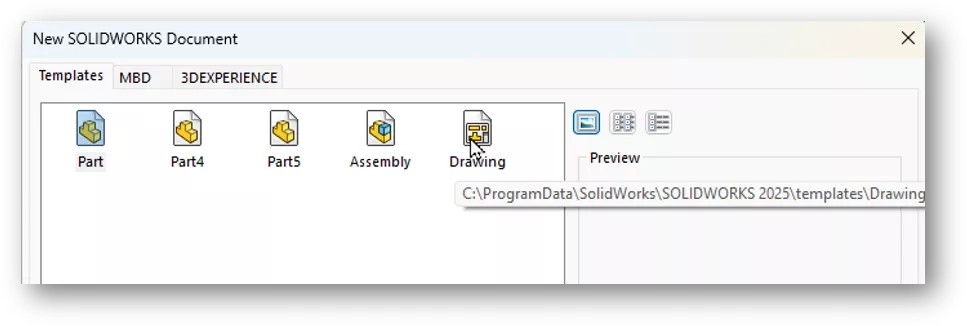

2. 依次单击“文件” > “新建”，选择上一步中确认为默认工程图的模板，然后单击“打开”。 solidworks官网

注意：您可以将鼠标悬停在模板名称上，以确认其路径与上一步中显示的路径一致。

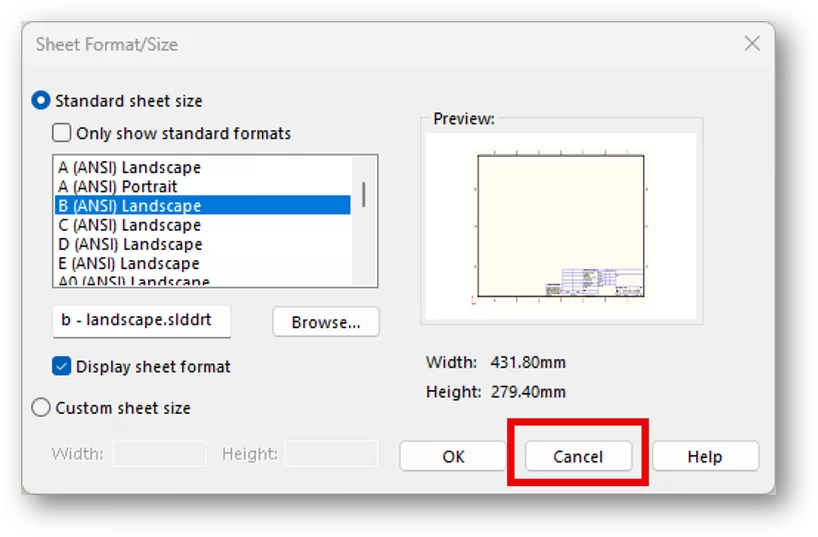

3. 若您的设置是在打开时选择图纸格式，请单击“取消”以跳过此步骤（因为模板将在后续步骤中被覆盖）。

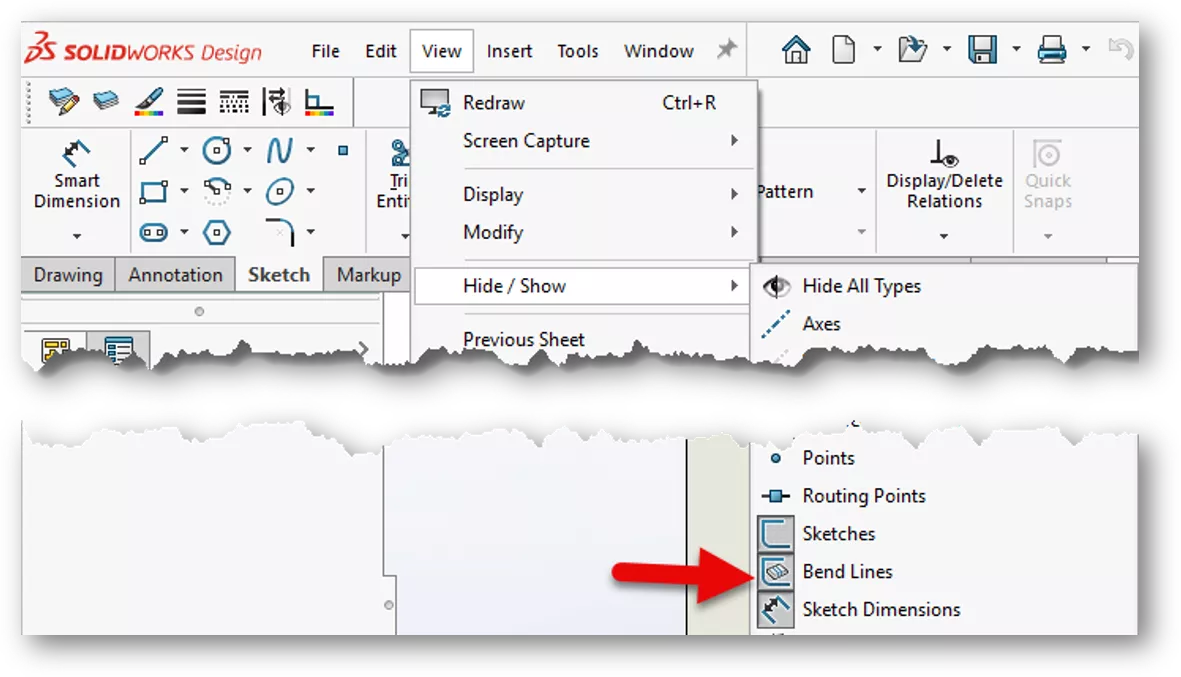

4. 模板打开后，如果在“模型视图属性管理器”中提示您选择一个模型，请点击红色的X。然后转到“视图”>“隐藏/显示”，并开启“弯曲线条”选项。

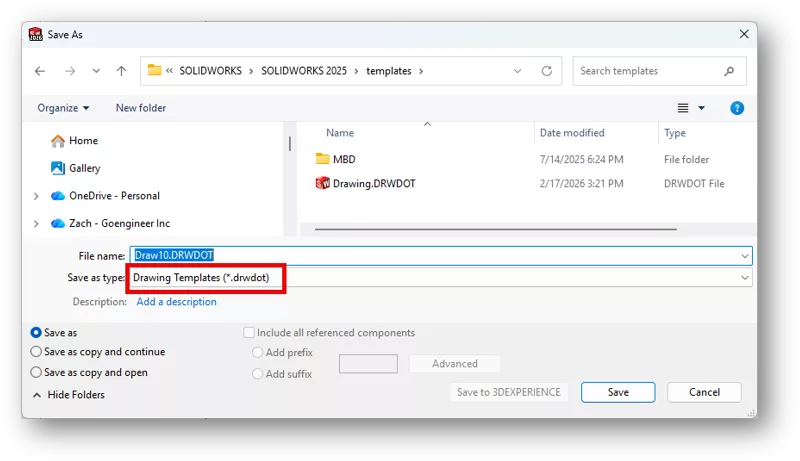

5. 保存模板。依次单击“文件” > “另存为”，将保存类型更改为“工程图模板 (*.drwdot)”。保存路径将自动跳转至默认模板文件夹。您可以直接覆盖当前的默认模板，或为新模板指定一个新名称，然后单击“保存”。 正版solidworks

注意：如果您指定了新名称，请记得返回第一步，将默认工程图模板的位置更新为新模板。

完成上述设置后，导出的 DXF 文件即可包含钣金折弯线。
