SOLIDWORKS仿真循环对称错误原因及解决方法

文章来源：solidworks代理商-卓盛信息（400-696-5950）

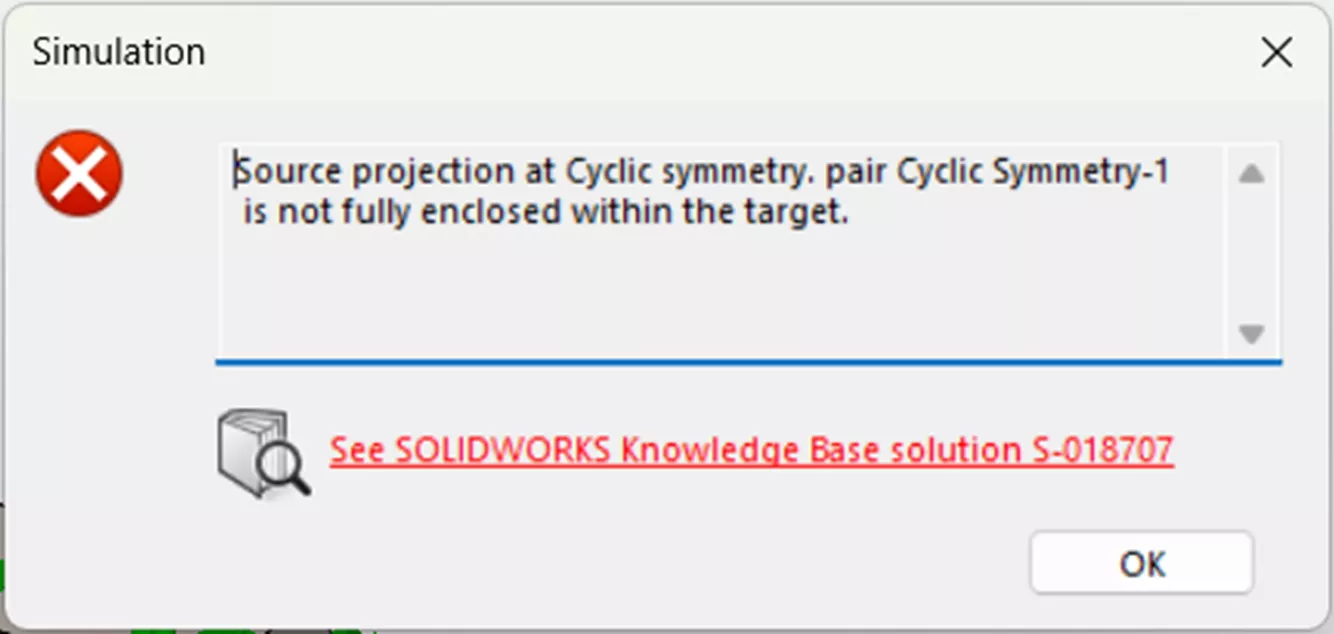

循环对称是 SOLIDWORKS Simulation 中一个非常实用的约束条件，通常用于节省计算资源和时间。然而，在处理旋转几何体的循环对称时，可能会发生错误。错误信息显示：“源投影位于循环对称处。配对循环对称-1 未完全包含在目标内部”。正版solidworks

导致此错误的原因主要有两个：

1. 参考面上的网格过于粗糙。

2. 循环对称约束中的两个参考面并非完全对称。

方案一：

如果您发现模型中的参考面完全对称，则很可能遇到了问题 1：这些面上的网格过于粗糙。要解决此问题，可以定义网格控制，并在这些面上进行局部网格细化。

方案二 ：

针对这个问题，可以使用两种方法来解决该错误。

1. 重新创建几何体，使各个面完全对称。

2. 使用二维简化。

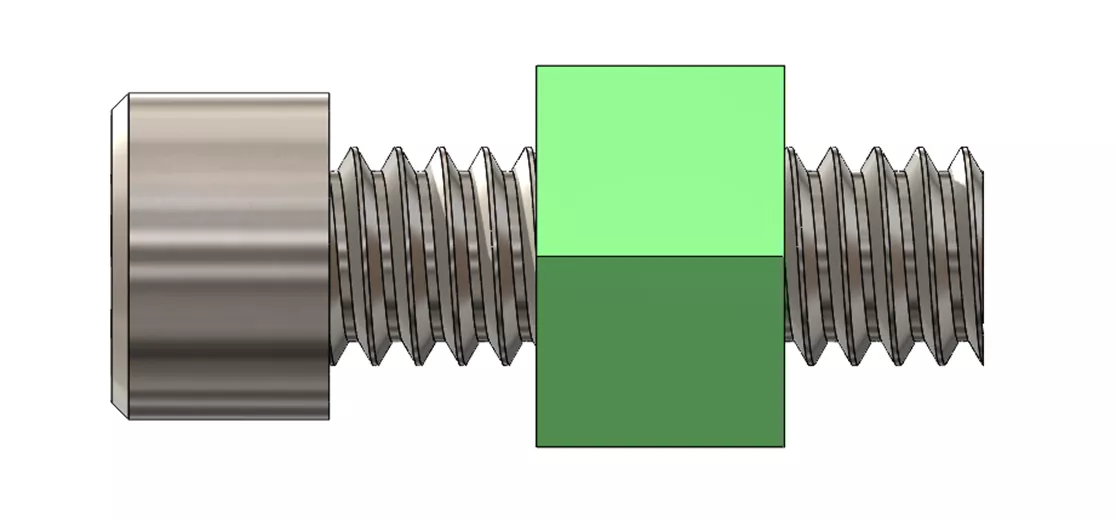

为了说明这一点，我们以紧固件和螺栓为例。 该研究基于原始模型的 30° 扇区进行。研究中添加了几组循环对称约束，一组用于紧固件，另一组用于螺栓。完成所有设置后，在运行研究时出现错误。这是因为螺旋螺纹的存在导致参考面并非完全对称。SOLIDWORKS软件

解决方法1——重新创建几何体

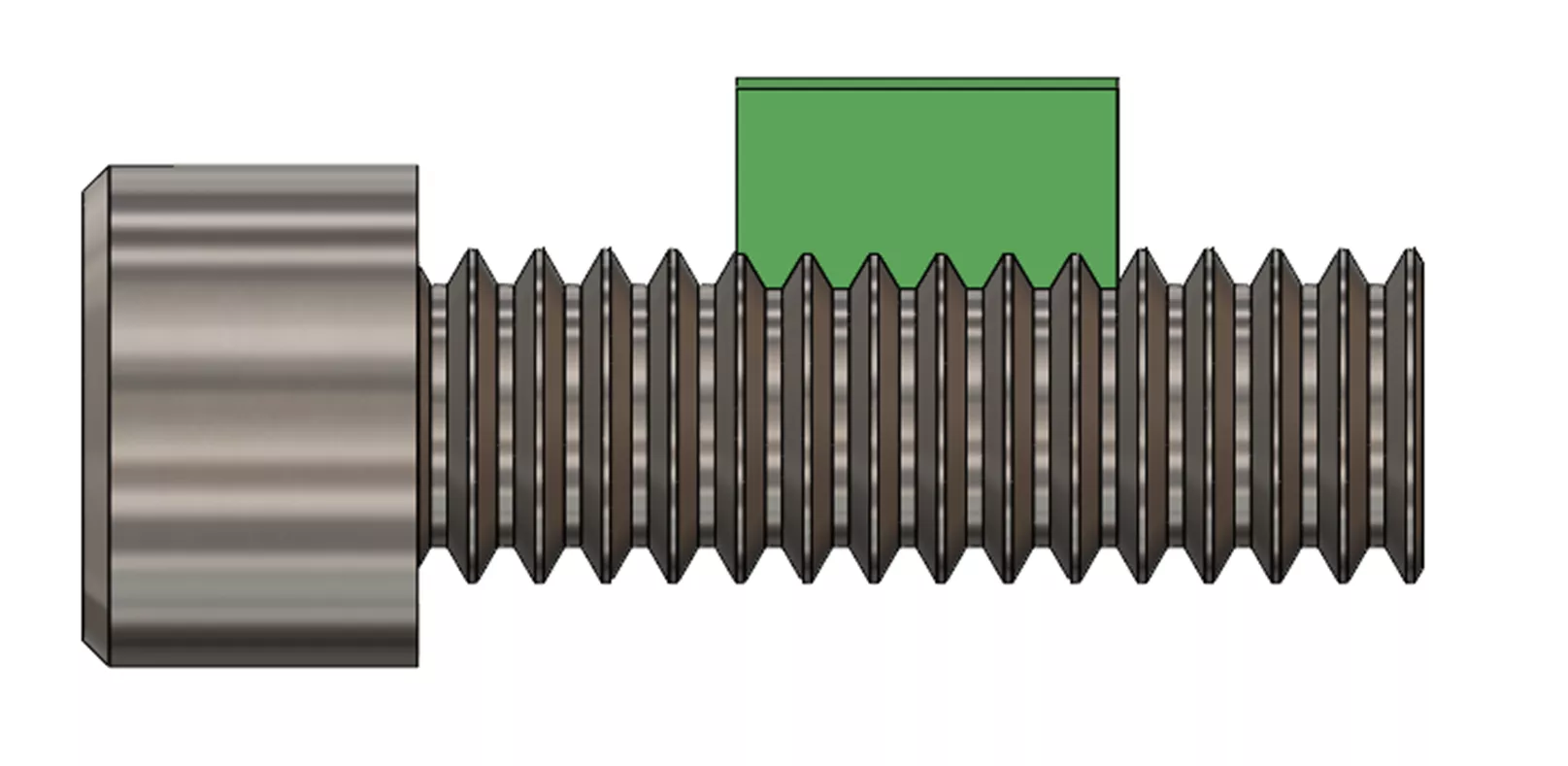

在这个例子中，我们先画出紧固件一侧的草图，然后将形状旋转 360º 来表示紧固件及其螺纹。

接下来，我们将模型除30°扇区外的所有部分都切除掉。现在，不再有倾斜的螺纹，每个参考面都完全对称。

 注意：如果您发现几何体无法获得相同的横截面，则可能需要切出旋转体更大的扇区，或者考虑直接使用完整模型进行分析。

 解决方法2——二维简化

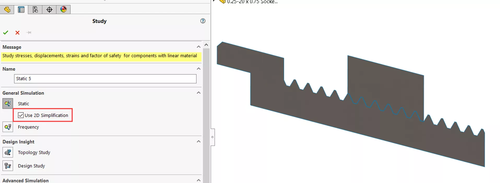

另一种可行的解决方案是二维简化。但是，如果选择这种方法，则必须做出一些重要的假设，因为该工具也假定旋转几何体的轮廓在整个旋转角度上保持一致。为此，在开始研究时，请在“静态”下选择“使用二维简化”选项。solidworks价格
