在 SOLIDWORKS 中绕制线圈

文章来源：solidworks代理商-卓盛信息（400-696-5950）

混合建模并不仅仅是在通过曲面修改实体模型或为实体模型的某一部分添加曲面，而是将曲面作为构造几何体来使用。下面将以环形线圈为例，说明其中的原理。正版solidworks

线圈芯体

首先，需要一个环形线圈的三维模型。先画出一个从坐标系原点偏移的矩形。为了便于后续建模，矩形的中心点应与坐标系原点在水平方向上保持一定比例关系。当然，也需要旋转轴。

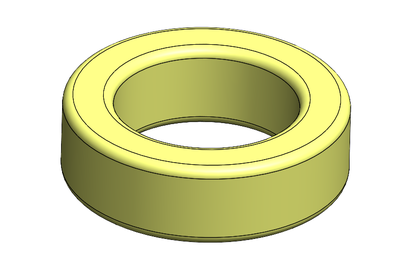

从草图开始，将其旋转360°形成基座/凸台，然后添加一个半径为3毫米的圆角。为了更好地区分，将芯部颜色改为其他颜色。至此，芯部主体建模完毕。

构造几何

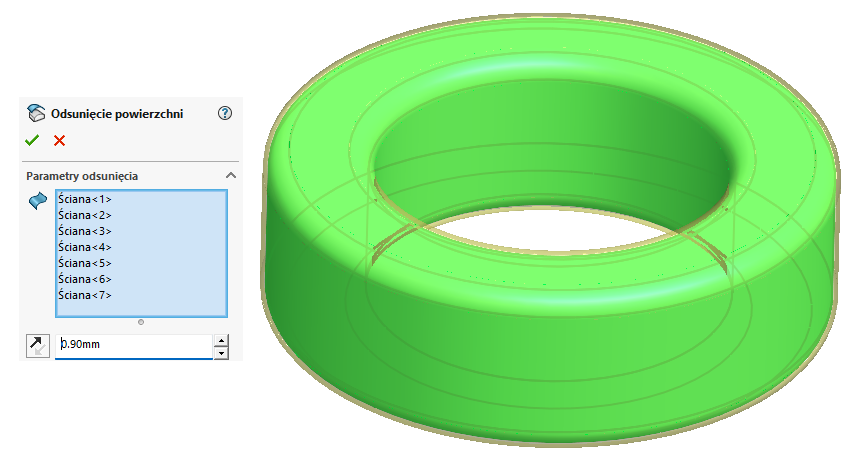

在继续模型的制作过程中，需要使用构造几何。首先，选择“曲面”工具栏中的“等距曲面”命令。选中芯体外表面的所有面，将其向内等距偏移0.9毫米（即后续导线的半径）。通过此操作，将得到一个新的构造曲面，它将成为螺旋线路径的参考面。

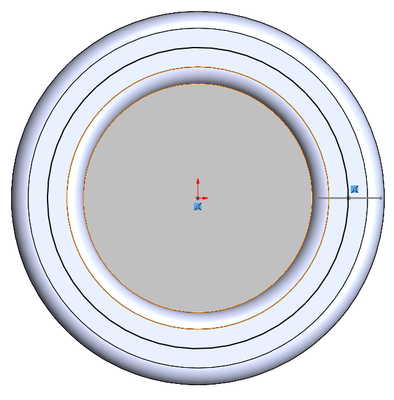

还需要一个辅助扫描路径。为此，在上视基准面上插入一个草图，画出一个圆，其圆心与坐标系原点重合，圆周位于芯轴内径与外径之间的中点位置。退出该草图。SOLIDWORKS软件

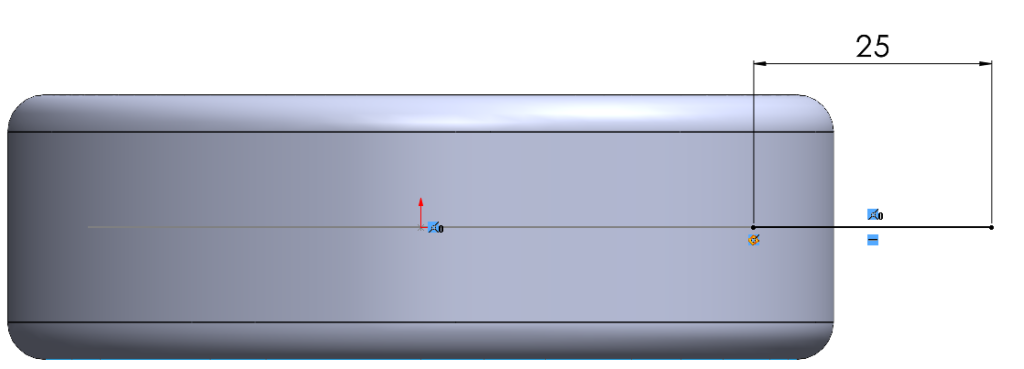

在前视基准面上添加另一条草图，先选中直线的端点，按住Ctrl键再选中上一步的圆周草图，在左侧属性管理器中添加“穿透”几何关系。此时该端点将被锁定在圆周上，直线随圆变化。然后退出该草图。

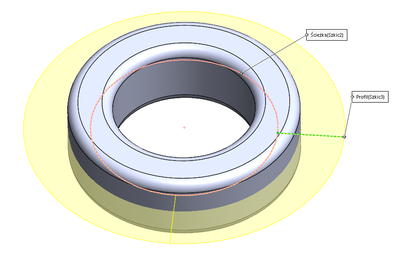

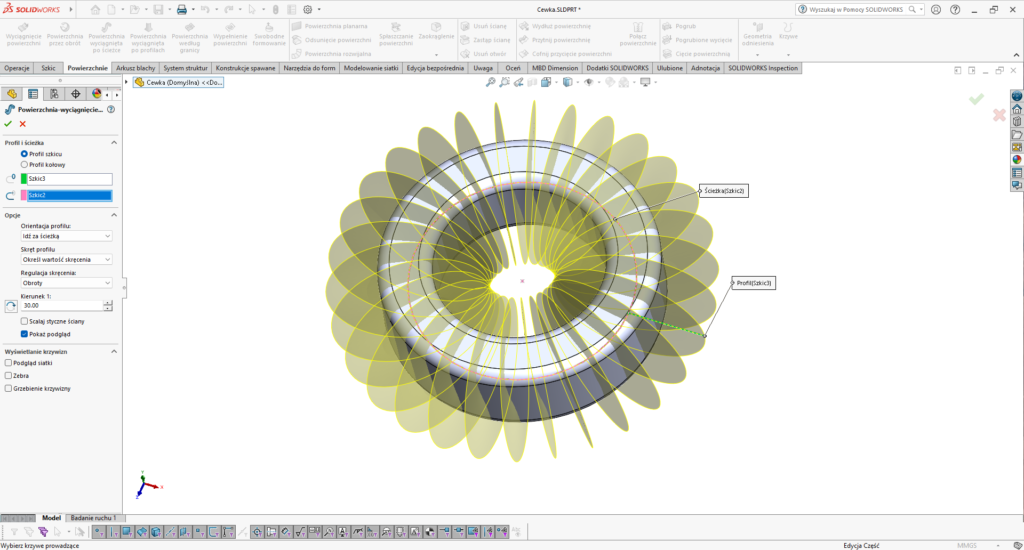

现在，将借助这两个草图，创建另一个作为构造几何的曲面。为此，使用“曲面-扫描”命令，其中圆的草图作为路径，而带线的草图则作为轮廓。solidworks价格

在操作界面中，选择相应选项，将“轮廓旋转”设置为“设定旋转值”，将“旋转调节”设为“转速”，并输入30。

导线

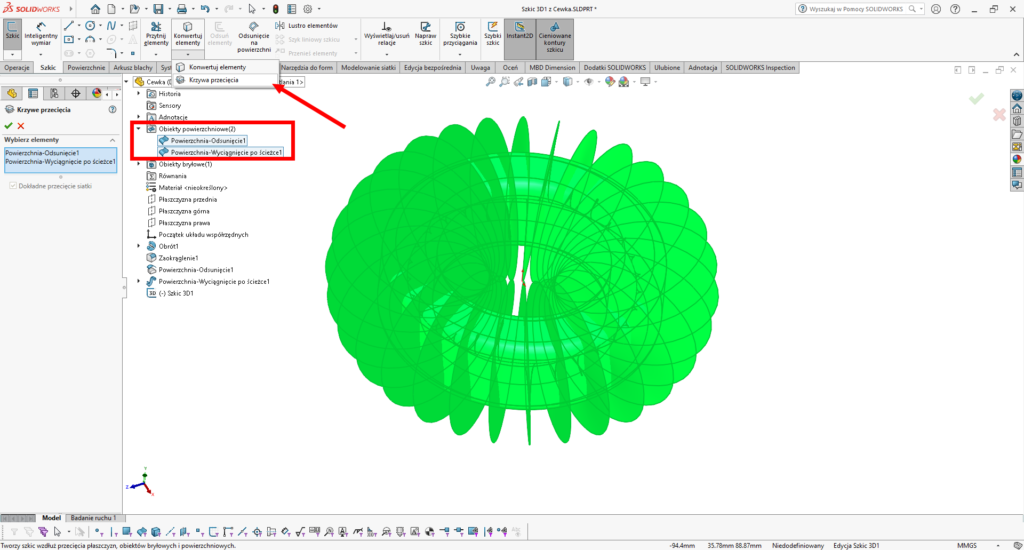

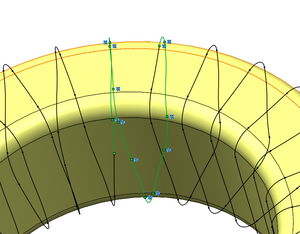

有了必要的构造几何体，就可以开始对缠绕在线圈上的导线进行建模了。首先，插入一个三维草图，并在曲面对象之间创建一条相交曲线。

3D草图还需要一些修改。先删除螺旋部分。

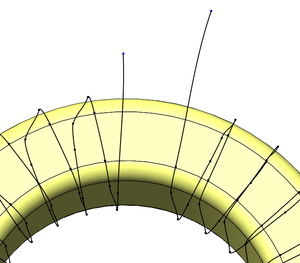

然后延伸出两条曲线。这将形成缠绕在铁芯上的导线的起点和终点。

完成上述步骤，两个曲面之间形成了交叉路径，即绕着中心轴缠绕的螺旋线（偏移量为0.9毫米）。构造曲面已可隐藏。在“特征”选项卡中，选择“扫描凸台/基体”命令，轮廓选用直径为Ø1.8毫米的圆，路径选用刚才生成的3D螺旋线。购买solidworks

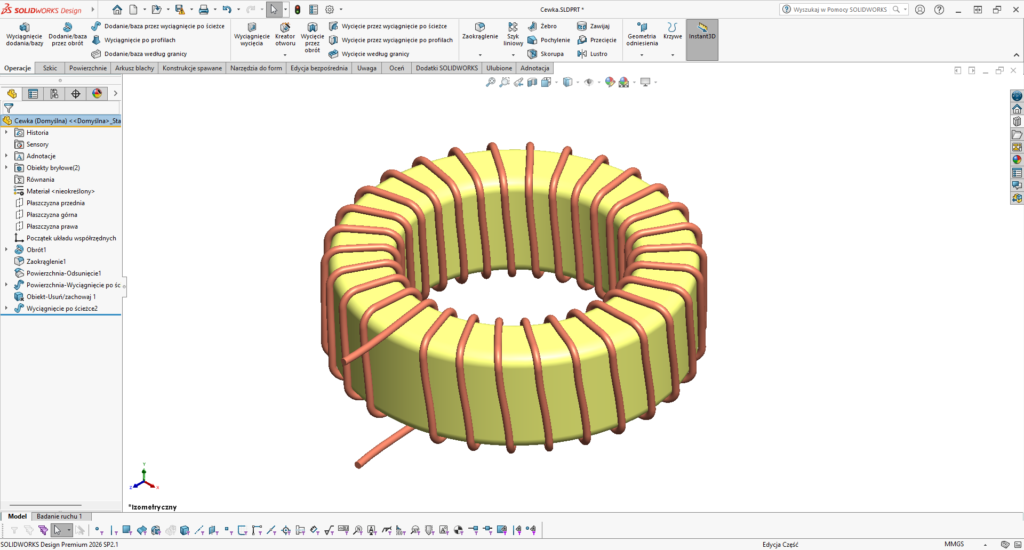

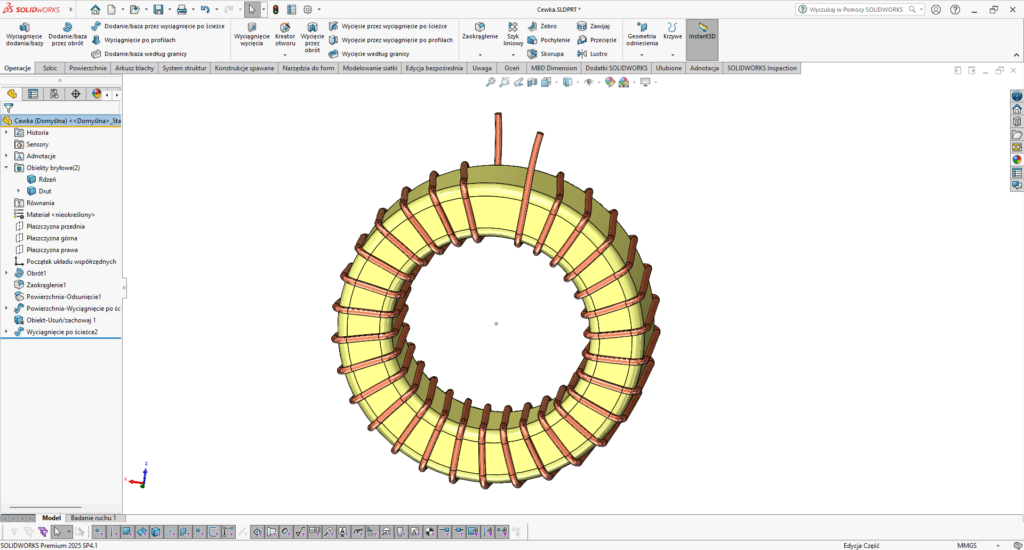

请注意，要取消勾选“合并结果”选项，因为导线将作为一个独立的实体。最终效果如下所示。
