有关数据库里面符号如何创建的说明

文章来源：solidworks代理商-卓盛信息

符号

根据公司现有情况和环境，现有两种方式创建符号：

直接创建 用黑盒辅助创建（一些自制件，或者是不知如何用符号应该绘制多大的，这一类符号可以使用黑盒来辅助创建）浙江solidworks

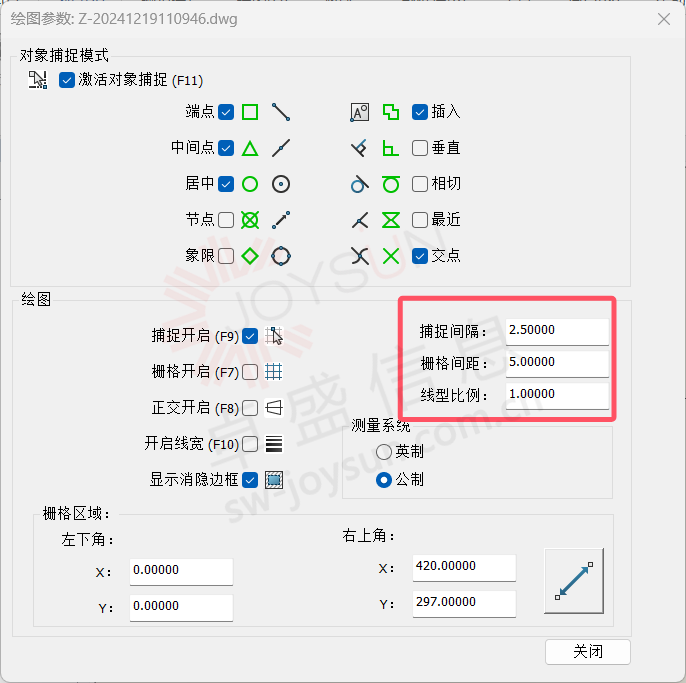

符号创建标准请注意制定绘图参数，如果是要和软件自带的符号相匹配，请设置捕捉间隔2.5，栅格捕捉5线型比例1，制定原则为成比例（如2,4,6,   5,10,15等）

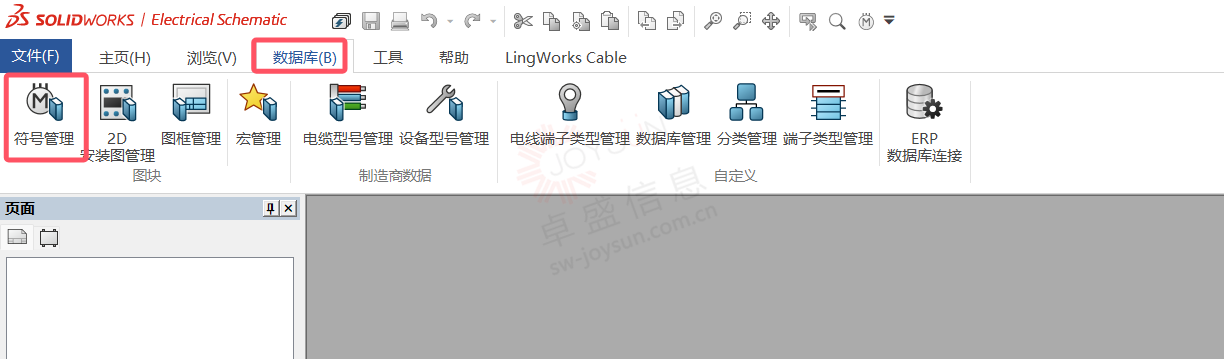

直接创建方法如下 第一步，找到数据库-符号管理，鼠标左键点击进入。

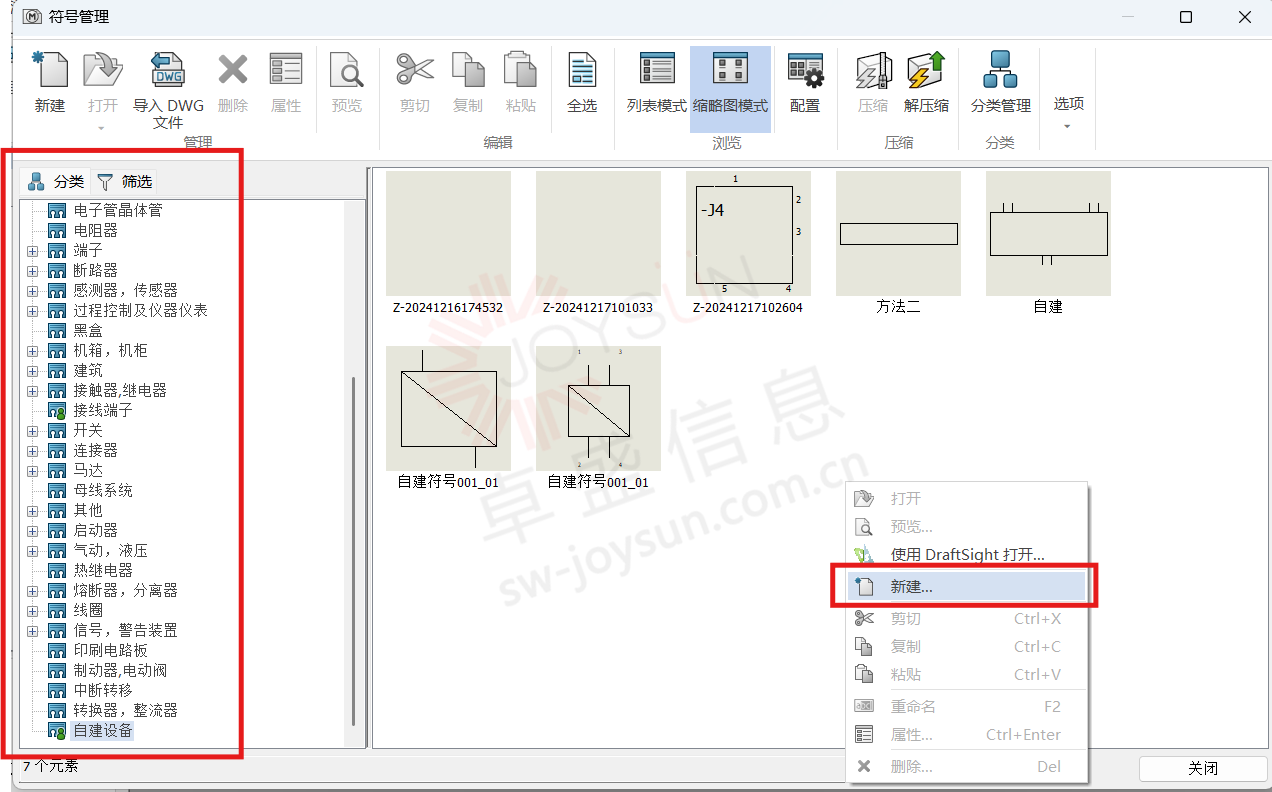

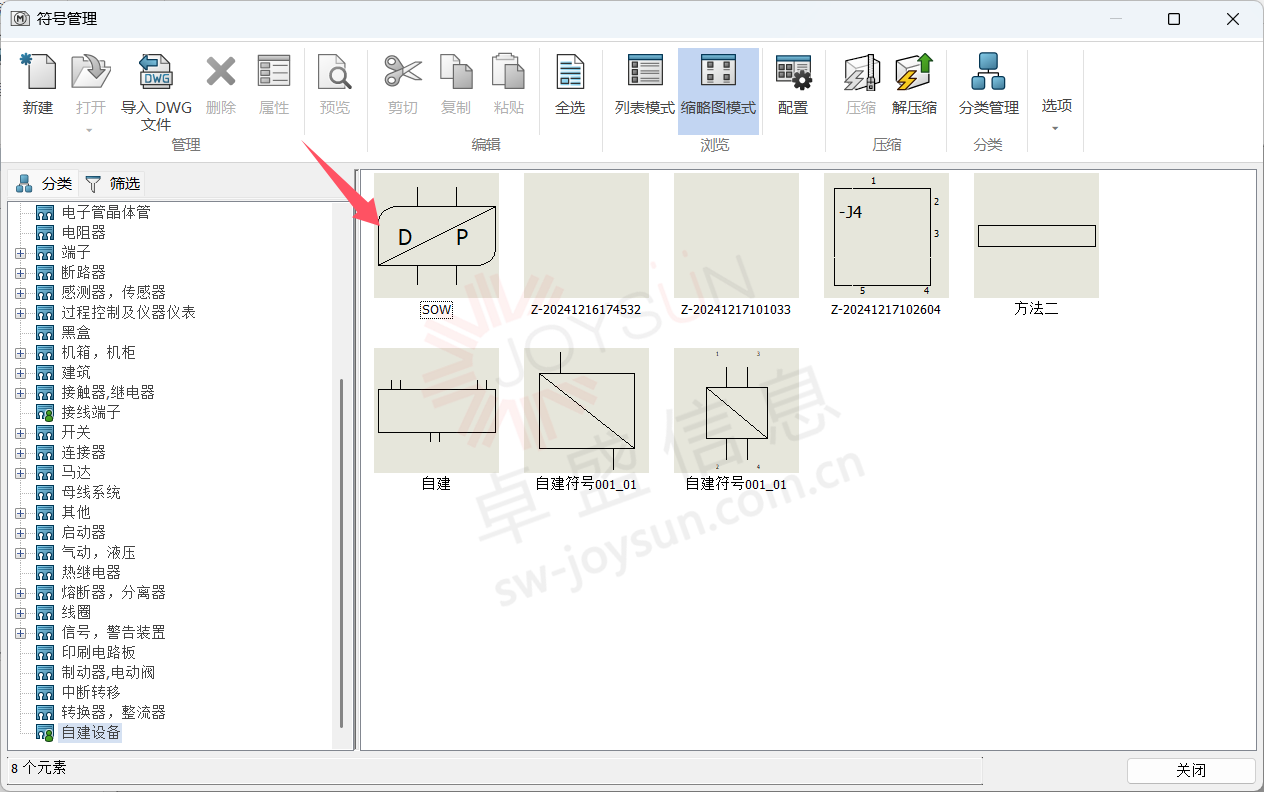

第二步，选择所要创建的符号的分类，并在右侧鼠标右键，选择新建。上海solidworks

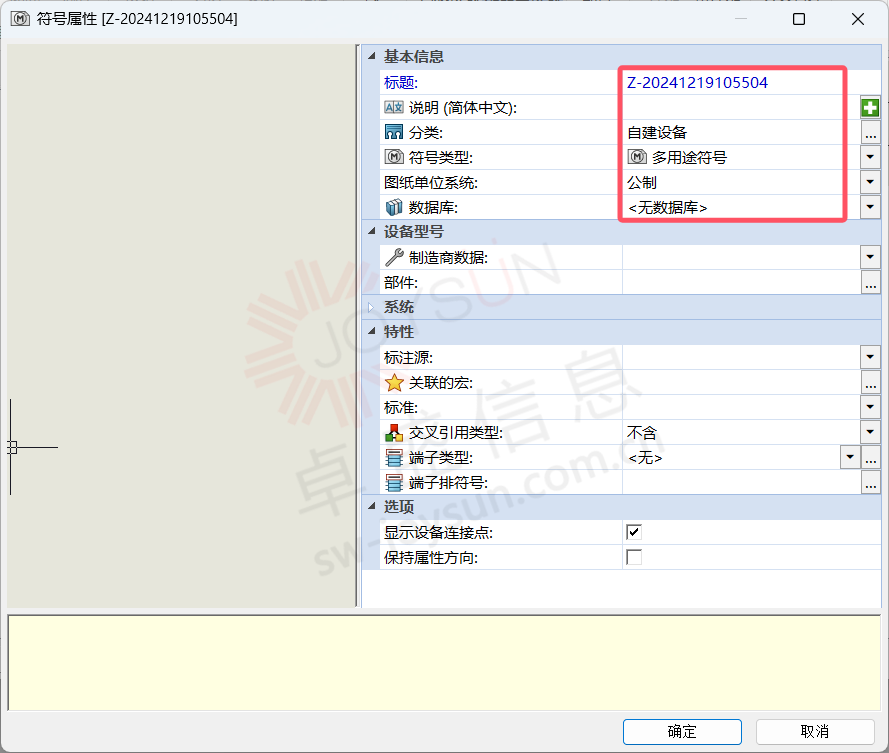

第三步，设置正确的标题，说明，符号类型和数据库。

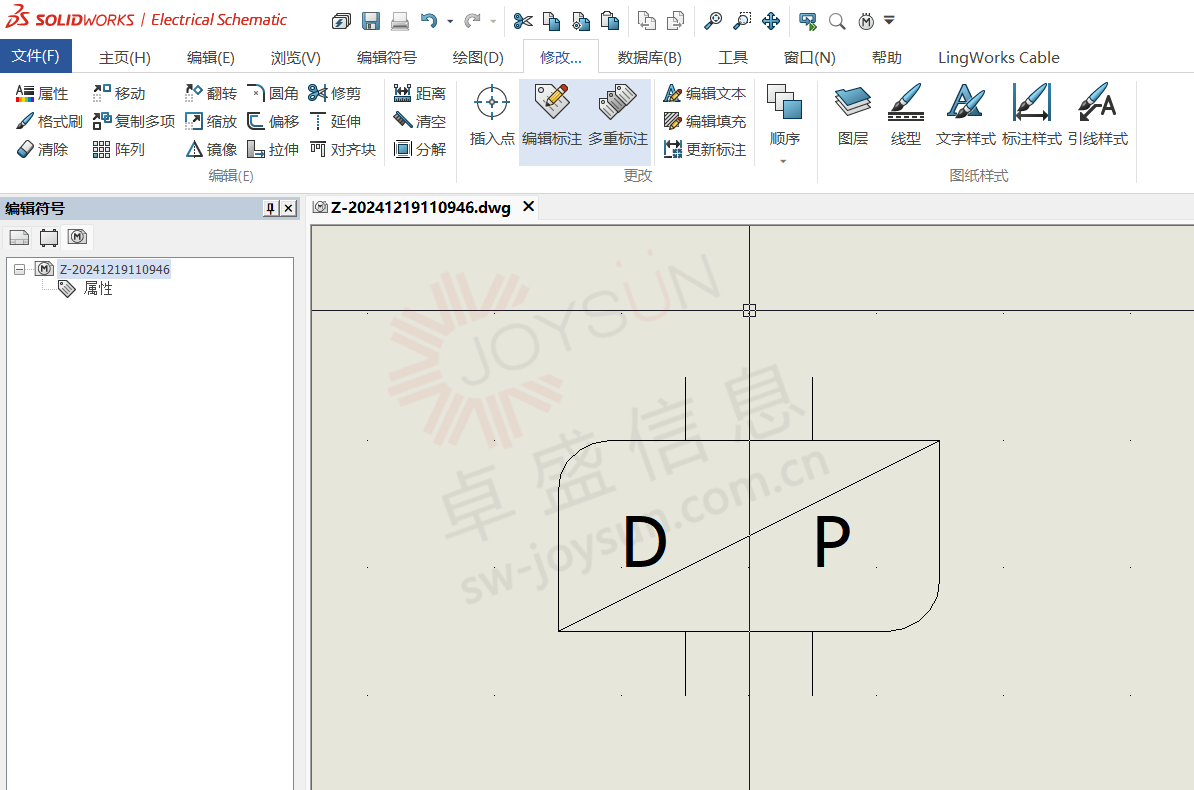

第四步，双击创建的符号打开，开始绘制符号形状，设置正确绘图参数。

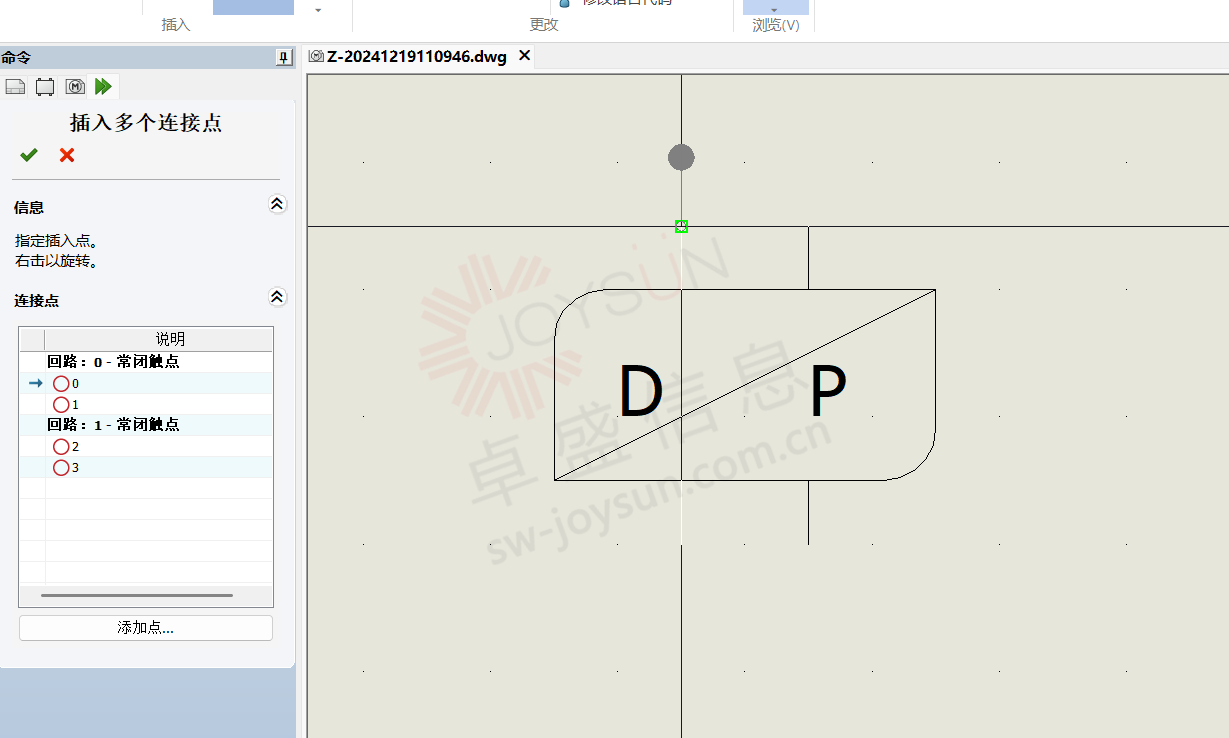

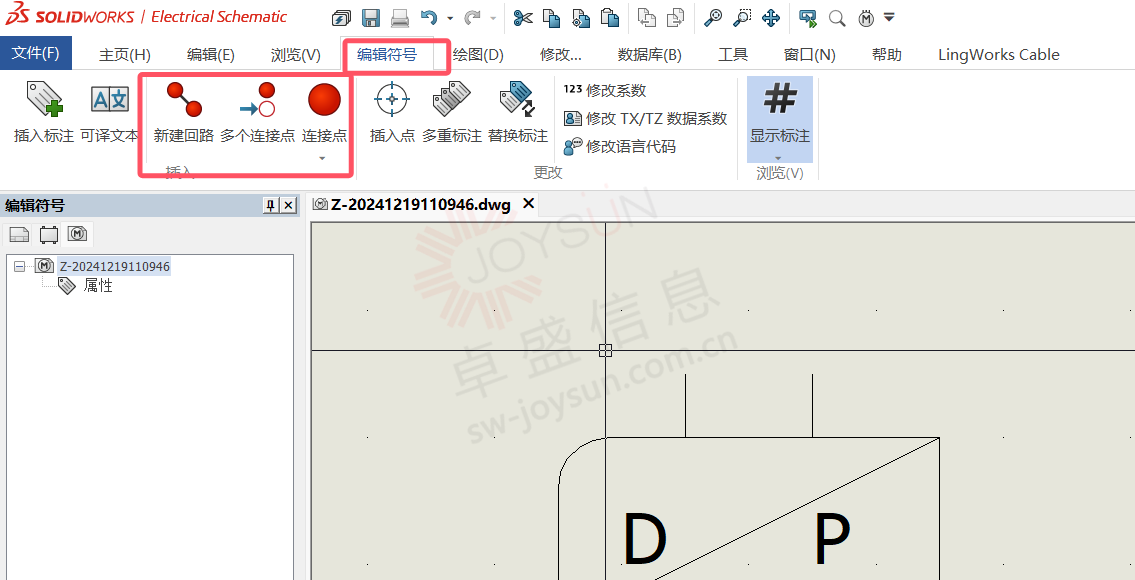

第五步，创建回路，点击编辑符号-创建回路-插入多个链接点（这里可以根据自己需要选择创建回路的方式）。solidworks价格

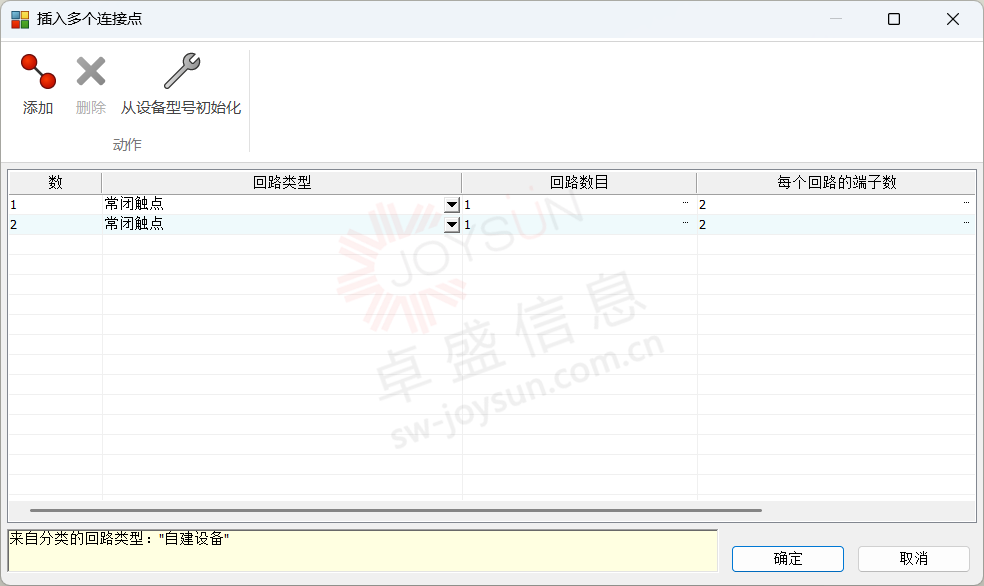

添加两个回路，回路类型选择常闭触电，点击确定（请正确选择回路和回路类型）。

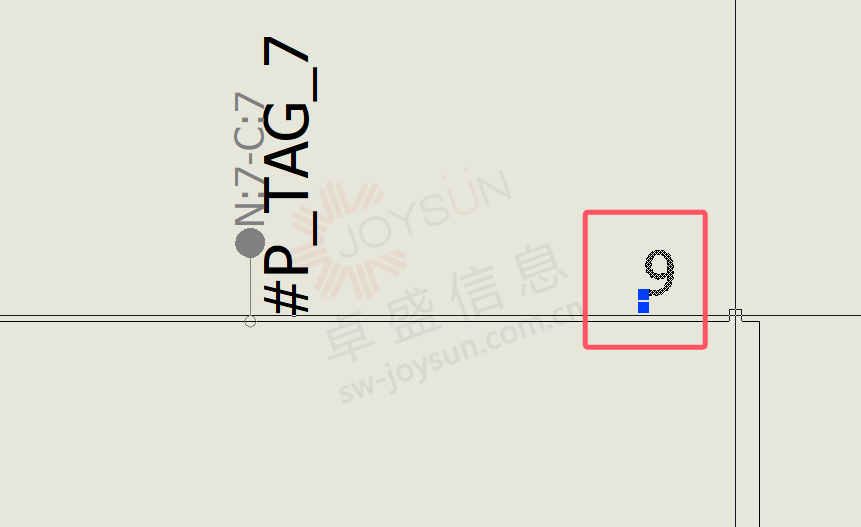

放置连接点。

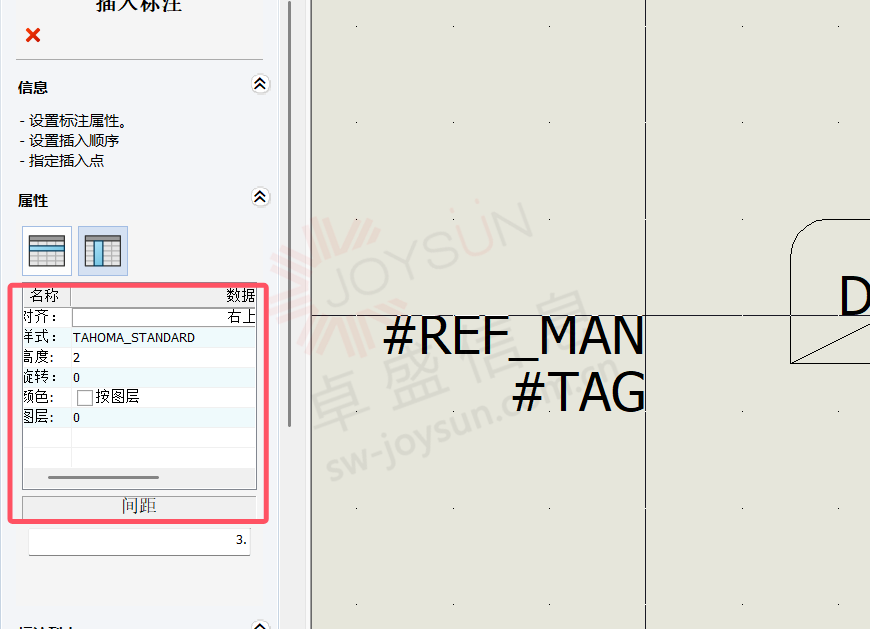

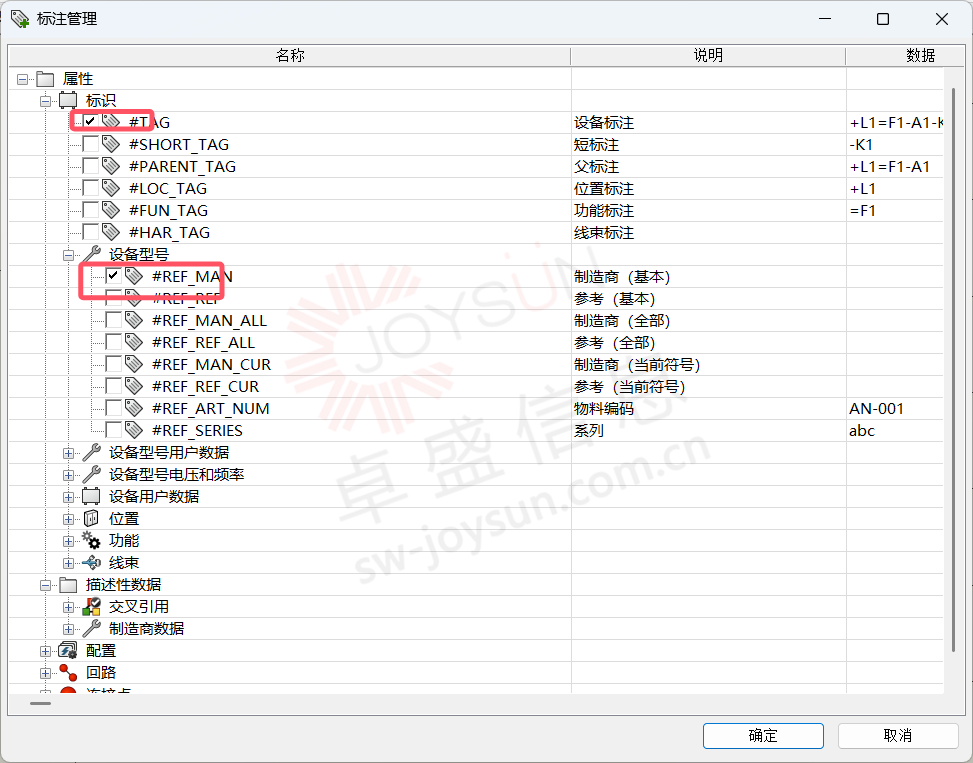

第六步，插入标注，点击插入标注-勾选设备标注，制造商后点确定（请按需选择需要再符号中标注的数据）。

在左侧调整标注位置属性字体高度，鼠标左键荀恩放置位置。

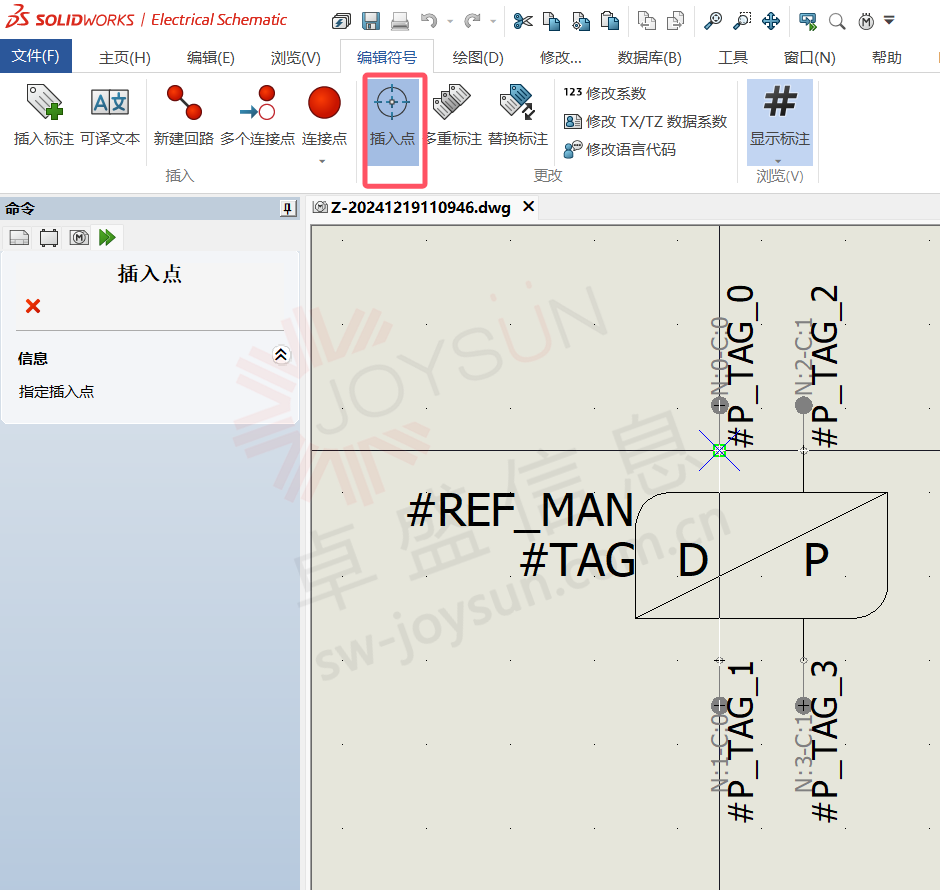

第七步，更改符号插入点，点击符号编辑-插入点。

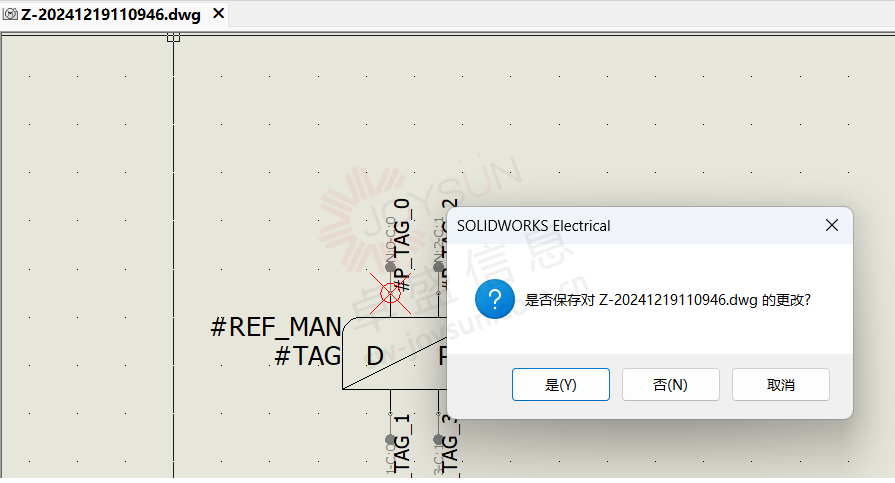

第八步，关闭，并保存，是。

创建完成

用黑盒辅助创建方法如下

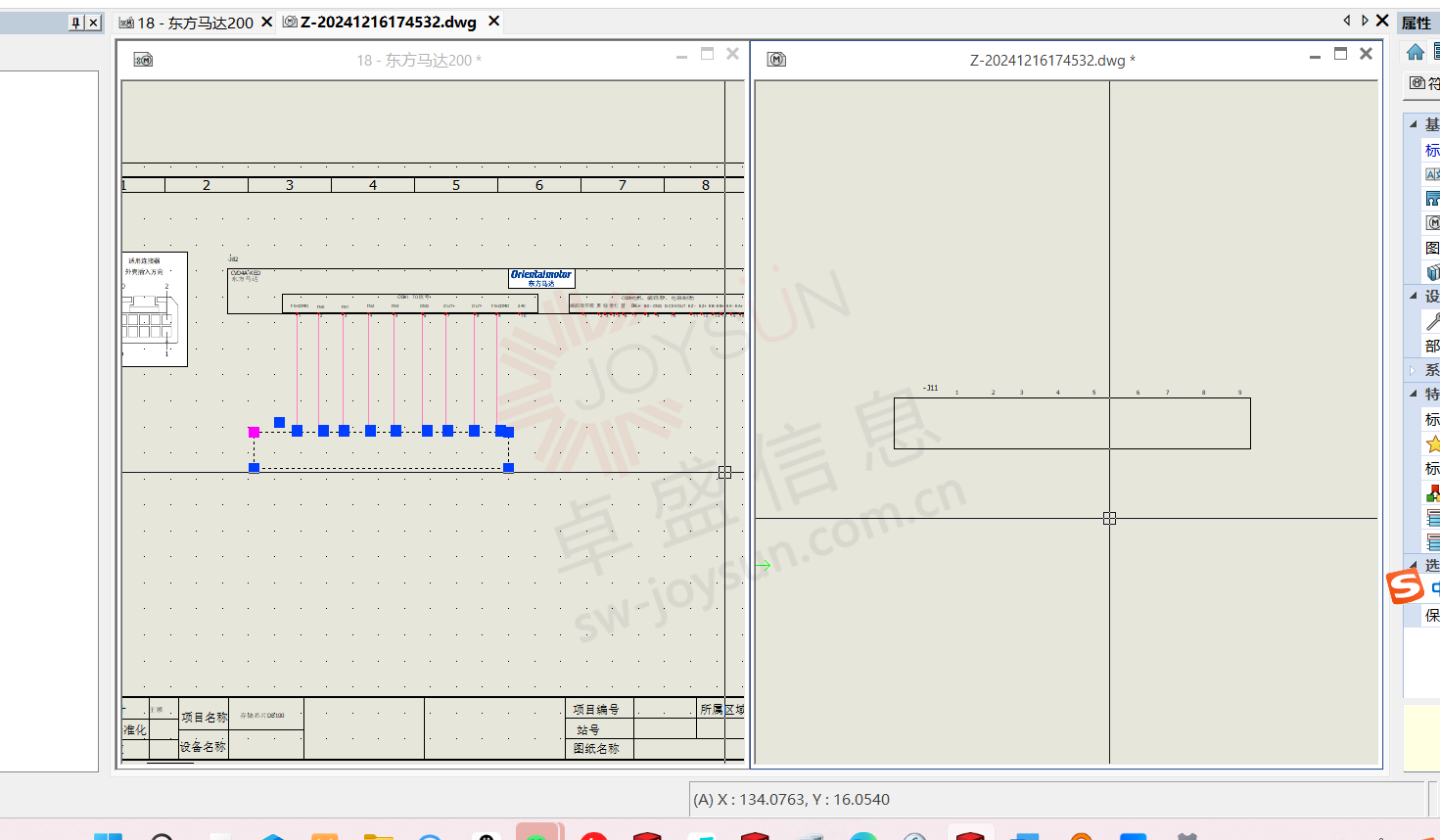

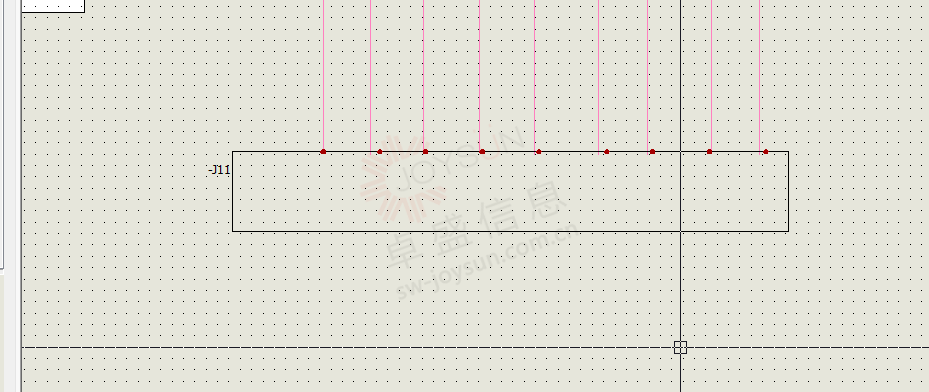

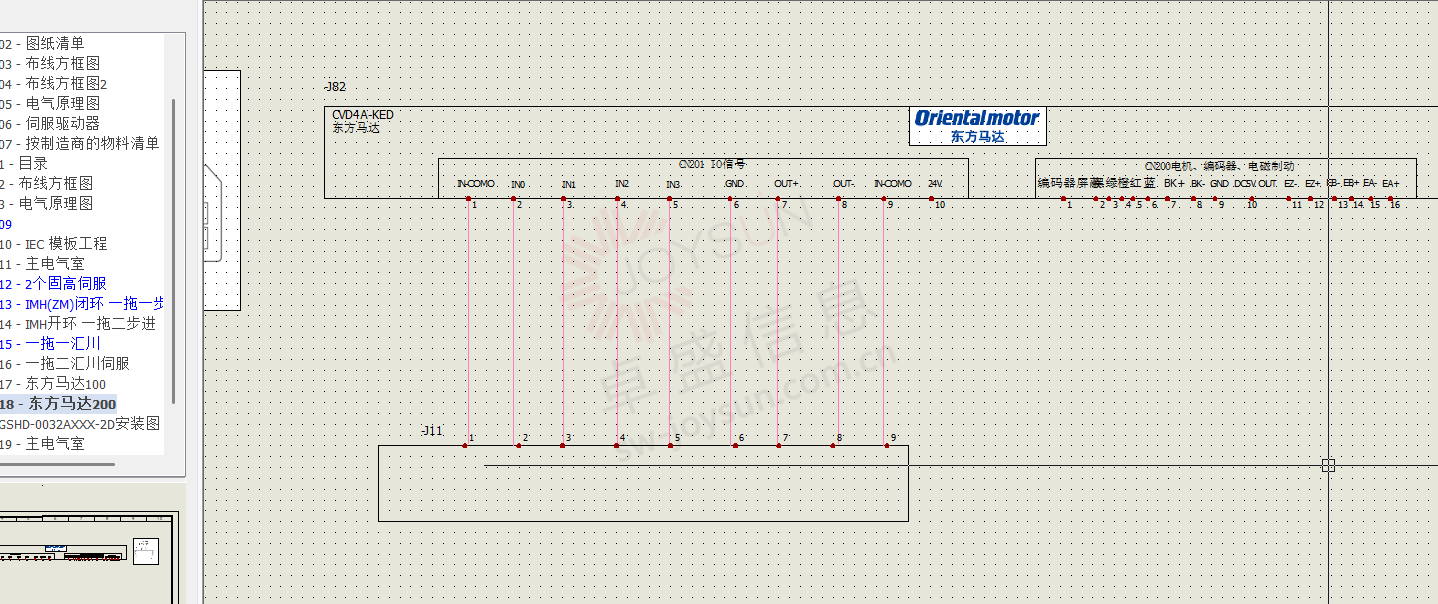

第一步，需要在原理图里面使用黑盒去创建符号的外形大小和连接点位置

第二步，创建符号，具体操作请参考第一种方法的第一步

第三步，后面几步请参考第一种方法的第二步第三步

第四步，复制使用黑盒画的符号到你新建的符号里面

第五步，创建回路，具体操作请看第一种方法的第五步，放置连接点的时候请按照黑盒里面的链接位置放置，后续几步 请参考第一种方法的步骤，最后完成创建，当中请不要忘记删掉辅助用的文字。购买solidworks

第六步，返回原理图，把黑盒删除替换为我们刚才创建的符号，选中黑盒，delete键删除-插入符号-选择刚才创建的符号，之后完成创建。solidworks官网
