基于模型的定义超越了 3D 图纸

文章来源：SOLIDWORKS卓盛信息

这种技术通常用于指定旋转体，例如浮雕槽中的圆环、倒角中的圆锥或轴和孔上的肩高。下面的图 1 显示了轴的详细视图中的几个示例。江苏SOLIDWORKS

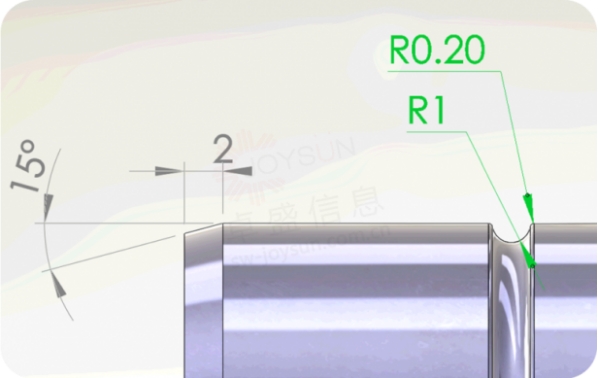

图1.轮廓边的注释，用于定义倒角和浮雕凹槽

这篇文章引发了关于什么是 3D 绘图和什么是基于模型的定义 （MBD） 的有趣讨论。所以在这篇文章中，我认为这将有助于澄清。在我看来，为了服务于各种用例，MBD 实现需要多个阶段。3D绘图是满足3D视觉消费需求的开始阶段，但远未充分发挥MBD的潜力。

3D 绘图遵循 2D 绘图习惯。它只是将 2D 注释转换为 3D 模型，如图 1（上图）所示。由于继承的 2D 约定，3D 绘图最初可能更容易采用。他们通常以完整的细节定义几何形状，如边、曲线和顶点，而不是定义面、孔、槽和型腔等特征。由于缺乏特征，几何定义限制了下游制造自动化的潜力。购买SOLIDWORKS

因此，为了更好地服务于制造过程，建议使用基于特征的定义，因为在车间，最终被加工或检查的是面、孔、槽或型腔。边、曲线和顶点只是要素的结果。没有机械师会关心两点或曲线之间的距离。他们关心的是圆柱体的直径或两个面之间的距离。

此外，数字 3D 模型以独特的方式支持 MBD 实现，超越绘图思维。例如，注释特征可以实现GD&T的内聚应用以及从注释到特征的交叉突出显示。图 2 以绿色显示几个面的公差状态，表示它们已完全公差。此外，选取注释后，基准特征 B 的宽度也会以蓝色加亮显示。这些智能 3D 注释不仅可以直观地读取，还可以通过下游制造软件应用程序（如计算机辅助制造 （CAM） 和坐标测量机 （CMM））以编程方式进行分析和操作。自动化是 MBD 的主要优势。正版SOLIDWORKS

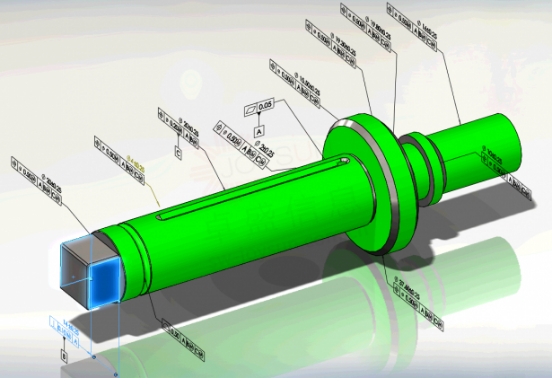

图2.使用智能 GD&T 标注注释的模型。

最后，让我们回到 MBD 实现中的各种需求。如果您的主要目标是直观地传达 3D 视觉信息，那么 3D 图纸可能是一个好的开始。如果要为下游制造自动化奠定基础，建议使用基于特征的语义定义。SOLIDWORKS官网

SOLIDWORKS 提供了这两种选项来满足广泛的需求。例如，参考尺寸的工作方式与 2D 详图工具类似，因此可以帮助您处理 3D 工程图项目。另一方面，DimXpert严格遵循ASME Y14.5 GD&T标准和ASME Y14.41数字产品定义标准，因此可以更好地支持您从产品规格到制造自动化。

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
