SOLIDWORKS草图关系完整指南

文章来源：solidworks代理商-卓盛信息（400-696-5950）

SOLIDWORKS 草图关系是不依赖尺寸来约束几何体的一个良好起点。与尺寸一起，它们共同构成了定义设计意图和完全定义草图的强大工具。
通过限制尺寸数量并改用草图关系，可以在完全定义设计意图的同时，最大限度地减少模型中的混乱。SOLIDWORKS软件

什么是SOLIDWORKS草图关系？

草图关系用于确保设计意图得以实现。使用它们，可以定义任何草图几何体的大小、形状、位置和方向。

SOLIDWORKS草图关系示例

选择多个实体后，SOLIDWORKS属性管理器中会显示草图关系。可用的关系会根据所选实体而变化。solidworks价格

以下是可用的 SOLIDWORKS 草图关系：

> 水平：如果选择一条线，它将变为水平线；选择两个点时，它们将在水平方向上对齐。

> 竖直：选择的线变为竖直线；选择两个点可使它们在竖直方向上对齐。

> 共线：确保两条或多条线位于同一条无限直线上。

> 垂直：强制两条线之间成90度角。

> 重合：将一个点移动到另一个点、线、弧或椭圆上。

> 平行：使两个元素相互平行，可用于线、平面、面或其组合。

> 相等：将线或弧的尺寸设置为彼此相等。

> 相切：用于在弧与另一弧或线之间创建平滑过渡。线刚好接触弧，且在唯一点处完美垂直。

> 同心：两个或多个弧，或一个点与一个弧，共享同一个中心点。

> 中点：用于两条线之间，或一个点与一条线之间，线会被移动使点位于中间。

> 对称：元素与中心线保持等距。需要一条中心线和两个点、线、弧或椭圆。

> 同径：两个或多个弧共享同一个中心点和半径。

> 固定：将实体锁定在其位置、大小和旋转角度。

> 交点：用于描述点与两条直线之间的交点。该点将移动到两条直线的交点处。

> 合并：将两个不同的点合并为一个，最适合闭合间隙或连接端点。

单独使用关系很难完全定义草图，在大多数情况下，仍需要少量使用智能尺寸来定位或确定距离。

如何访问和使用关系

草图关系可以通过几种不同的方式添加。第一种是转到命令管理器中的“显示/删除关系”下拉菜单，选择“添加关系”。
不过，首选方法是按住Ctrl键，选择实体，然后在属性管理器中定义关系。

使用“添加关系”约束几何体：

1. 选择要约束的实体。本例中，一条线和一段弧将变为相切。

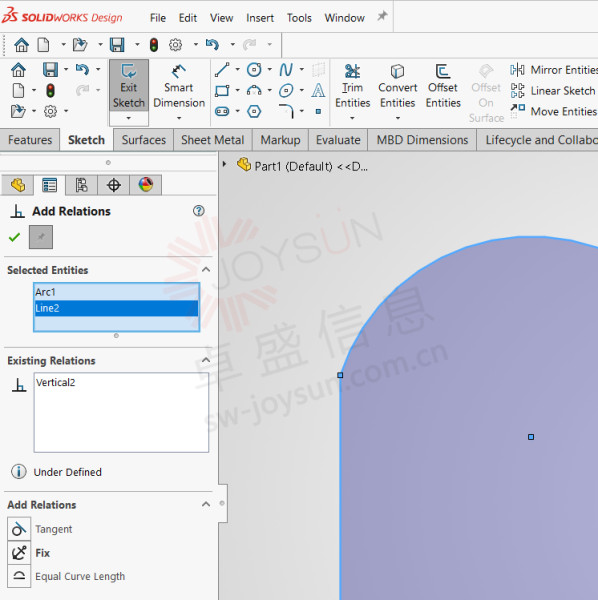

在线和弧之间添加关系

2. 选择“相切”选项。

3. 线和弧将随之被约束。

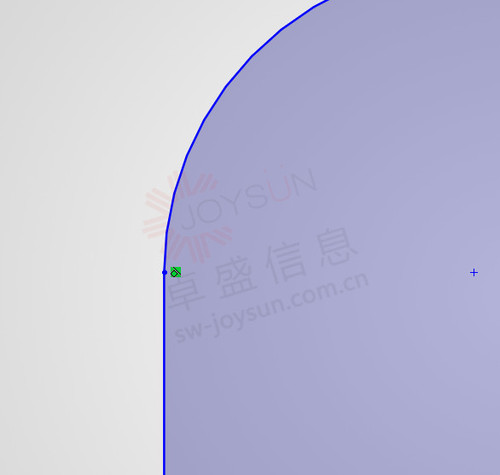

显示线和弧之间关系的相切图标

4. 清除所选实体以创建另一个关系。

如果选择使用Ctrl键选择实体，可以按照相同过程操作，关系将出现在相同位置。但如果使用“添加关系”，则无需按住Ctrl键即可选择实体。购买solidworks

SOLIDWORKS：高效设计的基础

基础技能能帮您构建更稳健的模型，锁定设计意图，防止意外的模型改动。虽然不少人习惯依赖尺寸，但草图关系才是SOLIDWORKS模型的真正主干。用对方法，您就不必在低效操作上反复消耗时间，而是把精力花在更有价值的工程优化上。
