SOLIDWORKS 中的断开剖面视图

文章来源:SOLIDWORKS代理商-卓盛信息


断开的剖面可以应用于零件或装配体的现有工程图视图,以显示内部特征或组件。在本文中,我们将了解在 SOLIDWORKS 工程图中指定断开剖面视图的形状和深度的不同方法。

截面轮廓形状

默认情况下,断开剖面视图使用不规则样条线形状作为输入。当您第一次从工具栏中选择“断开剖面视图”命令时,您会注意到光标变为一支带有样条线图标的铅笔。


用铅笔绘制的剖面图

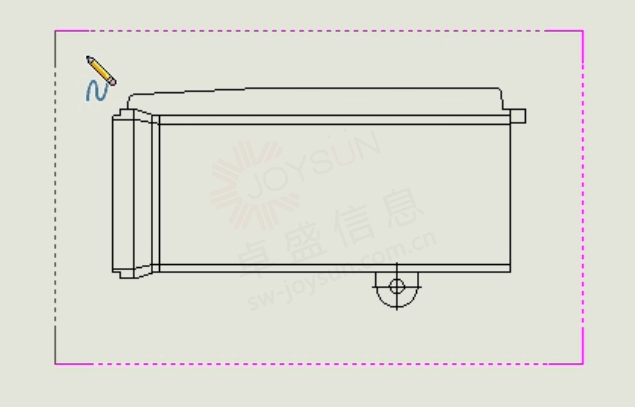

这是开始在指定绘图视图上绘制样条线形状的标志。该形状需要闭合,这意味着您的形状必须在同一位置开始和结束。SOLIDWORKS价格

样条线形状绘图视图

但是,如果您需要将断开的截面切割成特定形状(例如矩形或圆形)怎么办?解决方案很简单,只需要稍微不同的工作流程。首先,导航到命令管理器中的“草图”选项卡,然后选择所需的形状(例如我们将使用矩形)并绘制草图。

切割特定形状

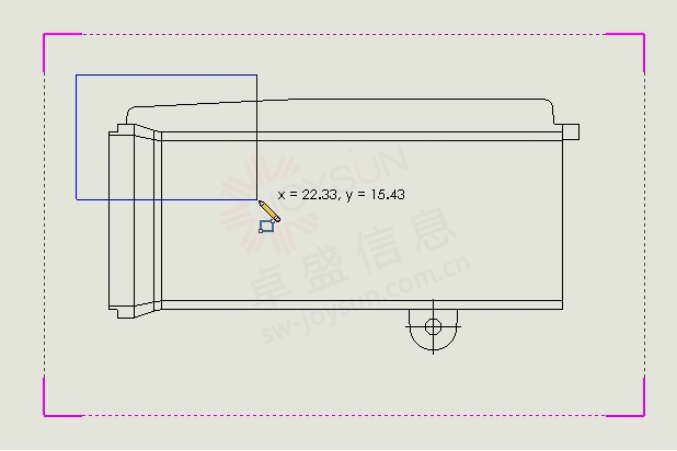

绘制形状草图后,选择它(确保它在图形区域中突出显示)。选择矩形后,单击“断开剖面视图”命令,然后将使用该矩形 - 无需费力绘制样条线。

指定截面的深度

有两种方法可以指定剖面视图的深度:

使用数值,并且从模型中选择边参考。

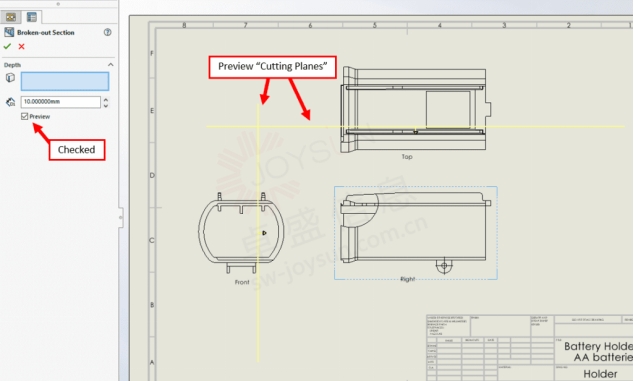

无论您计划使用哪种方法,我始终建议立即检查断开剖面 PropertyManager 中的“预览”框。这将在附加工程视图上创建剖面深度的临时预览平面。如果您在 PropertyManager 中更改深度尺寸,这些黄色预览平面也会更新。购买SOLIDWORKS

指定截面的深度

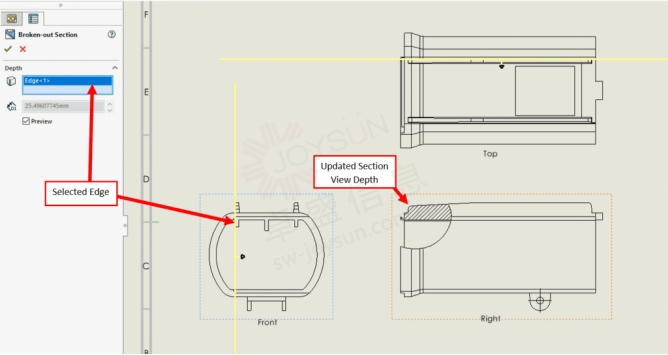

选择断开部分深度的另一种方法是选择模型上的边缘。这通常是通过选择从不同工程视图可见的边来完成的。如果选择线性边缘,则它将需要与其所在图形的黄色预览平面平行。请参见下面的屏幕截图,当我从前视图中选择垂直边缘时,预览平面的位置如何更新。

选定的边

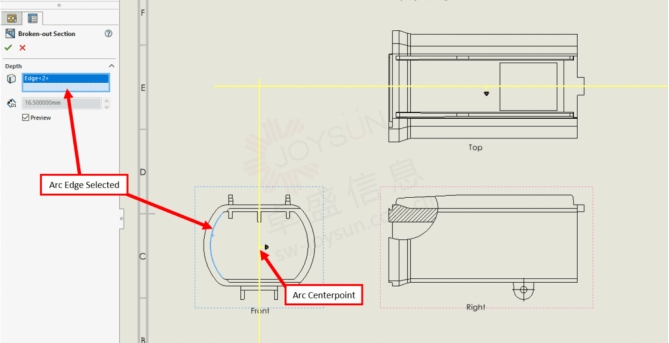

如果选择圆形边作为深度参考,则切割平面将放置在圆或圆弧的中心。在下面的屏幕截图中,您可以看到蓝色突出显示的边缘用作深度参考,并且切割平面放置在该弧的中心点(与该模型的中平面重合)。

选定圆弧边

SOLIDWORKS中详细设计模型的剖视图时,利用这些轮廓、深度和预览选项将确保您的工程图清晰准确。

一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商SOLIDWORKS 2023)
