处理零厚度几何的三个技巧

文章来源：SOLIDWORKS代理商-卓盛信息

大多数人都曾遇到过零厚度几何错误。一般来说，这是由于一些无意的事情造成的，并且可以在没有太大问题的情况下进行纠正。我们将研究导致零厚度几何错误的原因，以及如果您需要解决此错误，如何保持您的设计意图。

是什么原因导致零厚度几何误差？

首先要定义 SOLDIWORKS 抛出此特定错误的原因，幸运的是，这对我们来说非常简单。在 SOLIDWORKS 中，每条边，无论是在实体上还是在曲面上，都必须有两个相邻的面。是的，即使没有厚度的表面仍然受此规则的约束。因此，在单个物体中任何一个点或沿一条线有重合的地方，我们都会看到这个错误。购买SOLIDWORKS

零厚度几何的常见示例

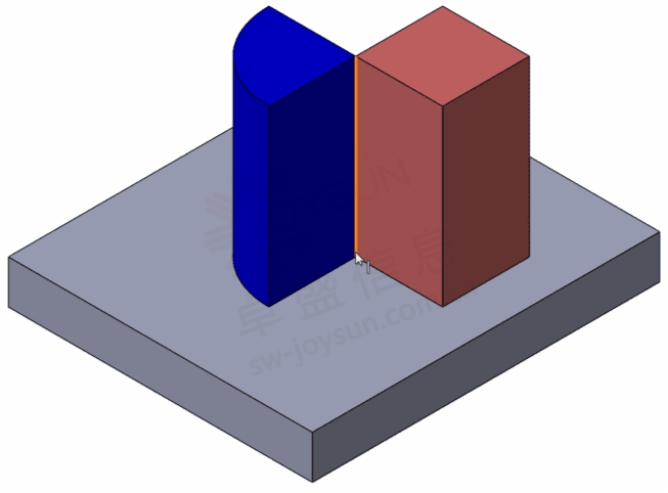

让我们看一些例子。首先，我们有一条由两个单独实体共享的边，请参见图 1。如前所述，该边将具有四个相邻面作为单个实体，这对于 SOLIDWORKS 来说是一个问题。

图 1 – 具有四个相邻面作为单个实体的单边，产生零厚度几何误差

>>修复导入的零件几何形状

类似但略有不同的是相切。与曲线相切还可以创建具有两个以上面的边。查看第一个模型的延续，见图二，有一条草图线突出显示会导致零厚度几何误差的边缘。

图 2 – 作为单个实体会产生零厚度几何误差的相切边

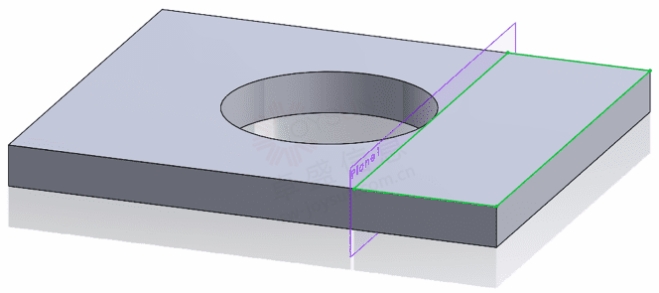

此外，查看第二个模型，见图 3，该拉伸切割的边缘与板中孔的边缘重合，这也会导致零厚度几何误差。

图 3 – 与曲线相切也会产生零厚度几何误差

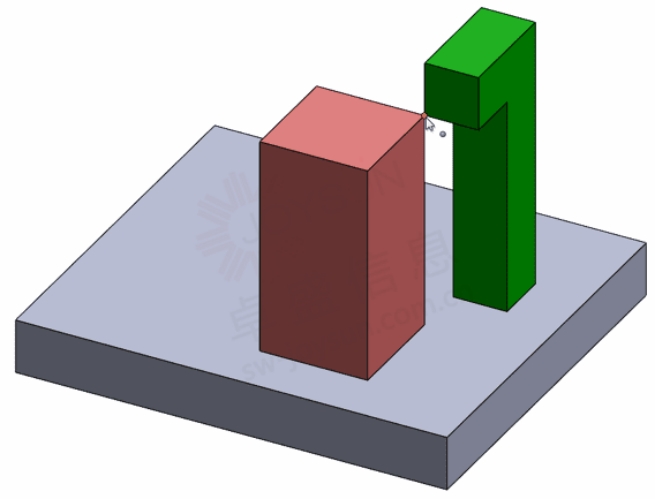

最后，点重合也会导致零厚度几何误差，见图四。

图 4 – 将发生零厚度几何误差的点重合

零厚度几何错误的解决方法

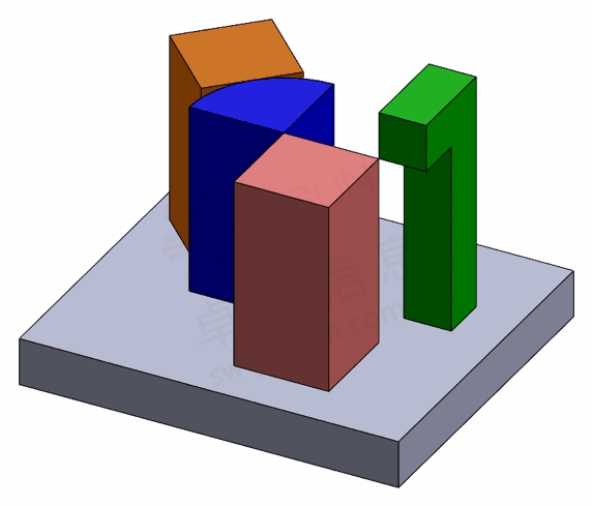

有两种主要方法可以解决此错误。第一个选择是在主体之间创建难以察觉的间隙以消除误差。第二个是我们可以以微妙的方式重叠所讨论的两个主体，而不改变我们的设计意图。在这两种情况下，在标注间隙或重叠尺寸时，我使用的尺寸至少比零件中的最小公差小一个数量级。看看我们必须使用的整体模型，见图 5，我们可以使用两个特征将所有这些实体组合成一个实体。SOLIDWORKS官网

图 5 – 需要转换为单体的多体模型

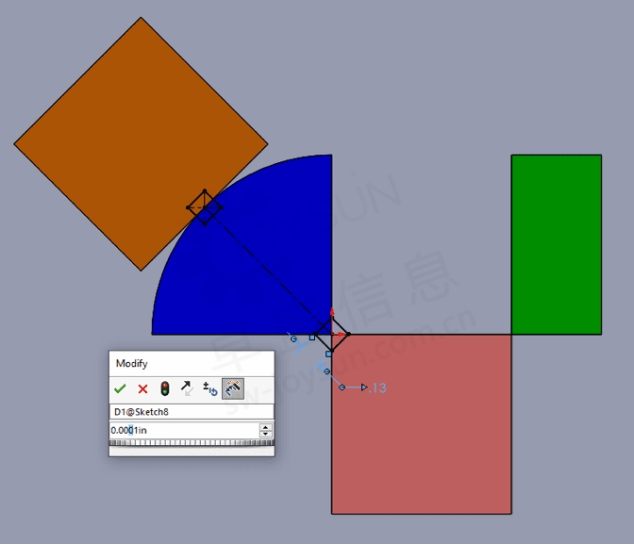

在不改变任何原始模型尺寸的情况下，我们可以使用微小的拉伸将三个主体组合在一起。这些将消除有问题的几何形状，并且在最终产品中不可见。在这里，我们可以应用所有草图关系，然后用一维完全定义草图，见图 6。

图 6 – 设置拉伸以将三个实体组合在一起

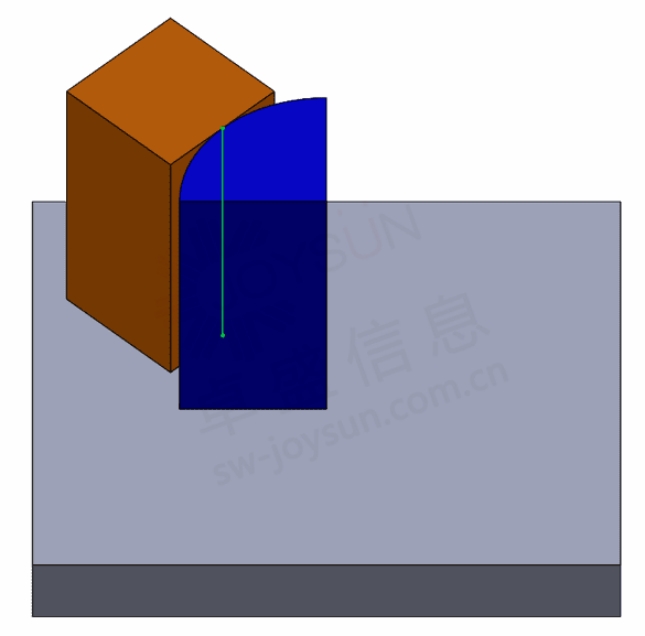

继续讨论点重合，我们可以通过中面拉伸（在本例中为旋转）来解决此问题，见图 7。

图 7 – 使用旋转特征在重合点处组合实体

一些额外的考虑因素

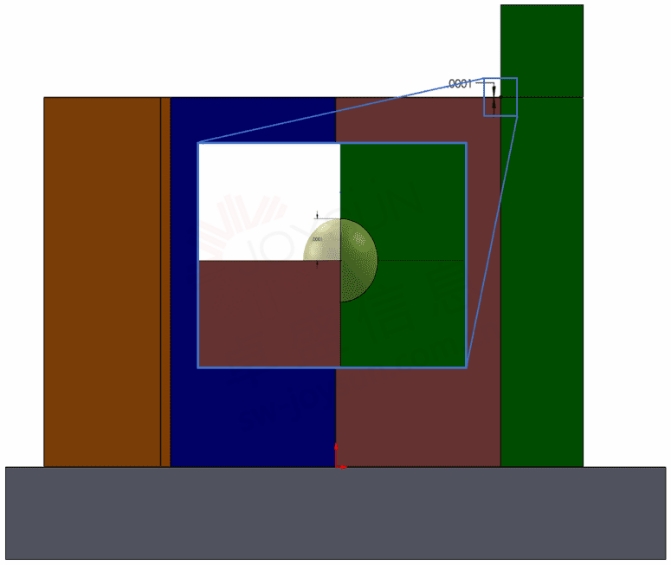

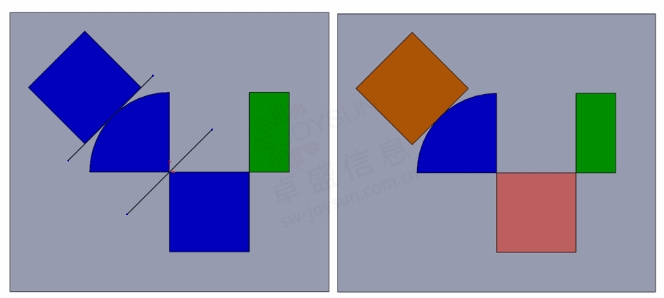

一旦您将模型成功组合成一个实体，您可能会发现自己存在一些可能需要纠正的美学问题，请参见图 8。在这种情况下，模型的所有顶面现在都是一个面，这会影响原始模型模型的外观。这可以使用分割线工具来纠正。正版SOLIDWORKS

图 8 – 左侧使用草图，右侧使用“分割线”命令来纠正模型外观

要点

最后，让我们回顾一下处理零厚度几何错误时要考虑的三个技巧。

您需要一个模型才能成为单体吗？如果不是，那么不要合并出现错误的功能。

组合多体模型时，模型中存在难以察觉的间隙或重叠来纠正零厚度几何错误是否更有意义？确保这些间隙或重叠的尺寸至少比最严格的公差小一个数量级。

验证是否需要修正模型的任何外观。

 一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
