在 SOLIDWORKS 工程图中显示钣金折弯线

文章来源:SOLIDWORKS代理商-卓盛信息



我们经常听到客户寻求在钣金零件图纸上显示折弯线的方法。有多种方法可以使钣金折弯线在SOLIDWORKS工程图中显示(或不显示)。

在哪里可以找到弯曲线

首先,我们需要知道弯曲线存储/创建/保存的位置。在使用钣金工具生成的零件中,折弯线存储在展开模式特征中。显示/隐藏和抑制/取消抑制以控制这些草图的显示方式和时间。默认情况下,它们始终处于“折叠”配置、未抑制并隐藏,以及处于“平面”配置、未抑制并设置为显示。上海SOLIDWORKS

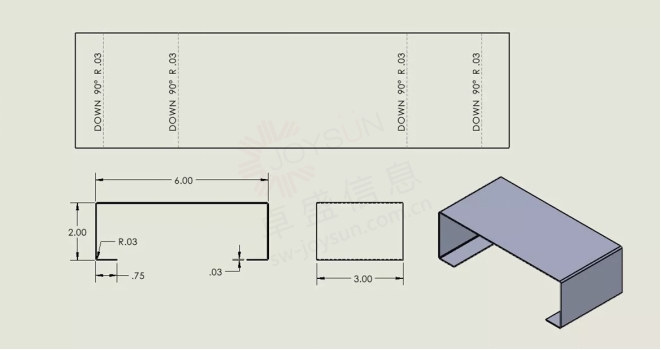

在绘图方面,默认情况下,当从视图调色板或模型视图命令插入展开模式视图时,它将在零件文件中自动生成派生配置,并放入带有折弯注释的展开视图中。

如果您的视图无法正确显示,请查看以下内容:

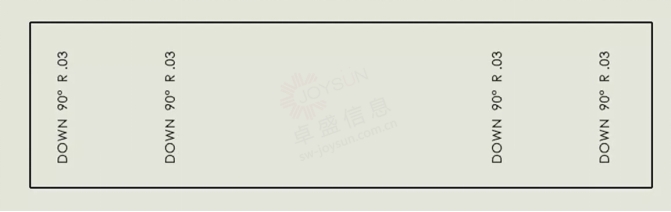

没有折弯线,但显示折弯注释

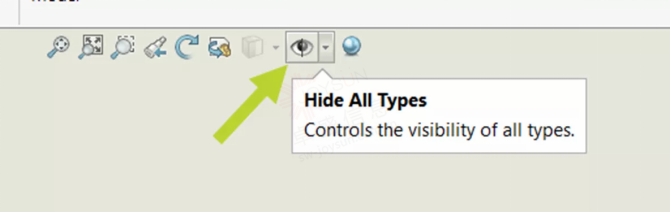

首先,在前导视图工具栏中,确保未启用隐藏/显示项目工具(眼球)。启用后,这将隐藏所有项目。

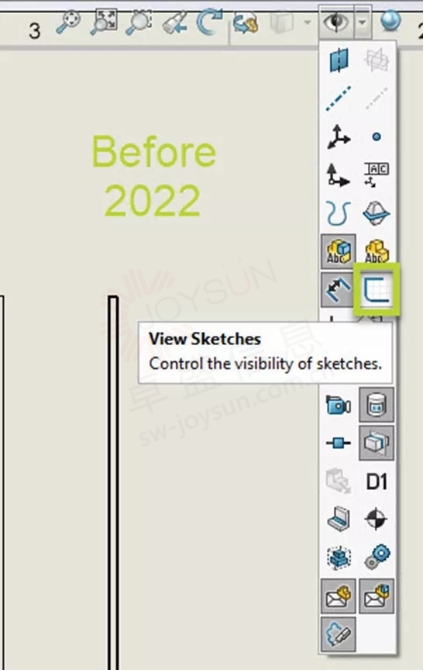

如果您仍然看不到它们,那么在 SOLIDWORKS 2022之前,您的草图很可能未设置为“视图”。转至“视图”下拉菜单或“视图前导”菜单,然后选择“草图”。

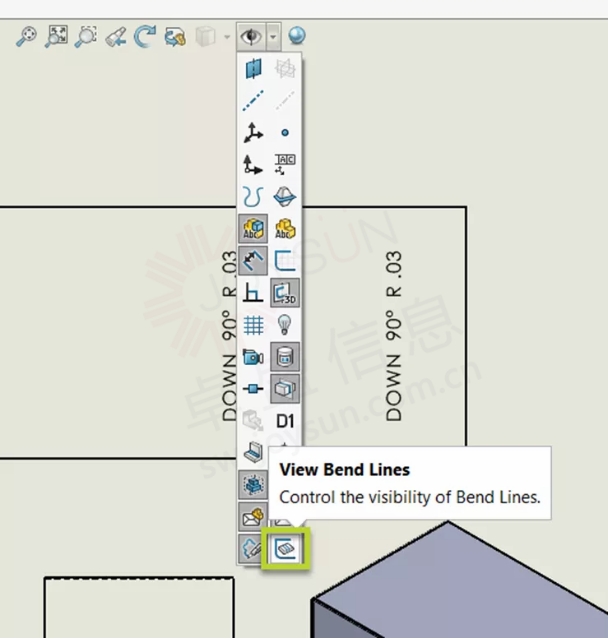

SOLIDWORKS 2022 中,折弯线与草图分离,因此您可以隐藏草图,但仍保持折弯线可见。转至“视图”下拉菜单或“视图前导”菜单,然后选择“弯曲线”。

不显示折弯线或折弯注释

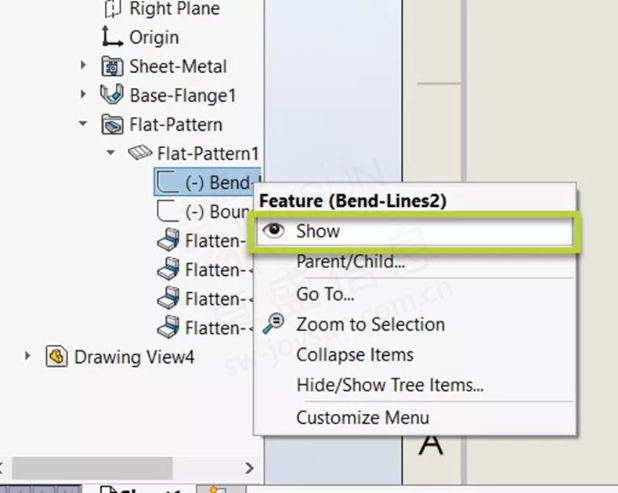

该视图的弯曲线草图很可能未设置为“显示”。转至 FeatureManager 设计树,展开视图,然后向下钻取至折弯线草图。右键单击它并将其设置为“显示”。

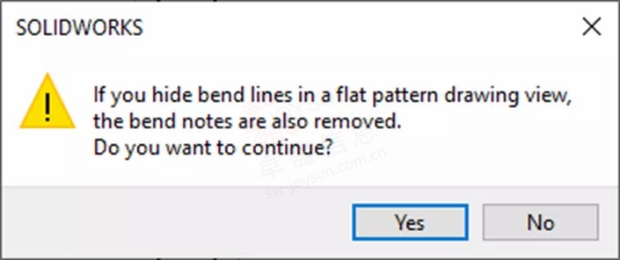

如果折弯线隐藏在展开模式工程图视图中并且存在折弯注释,则折弯注释也会被删除。SOLIDWORKS价格

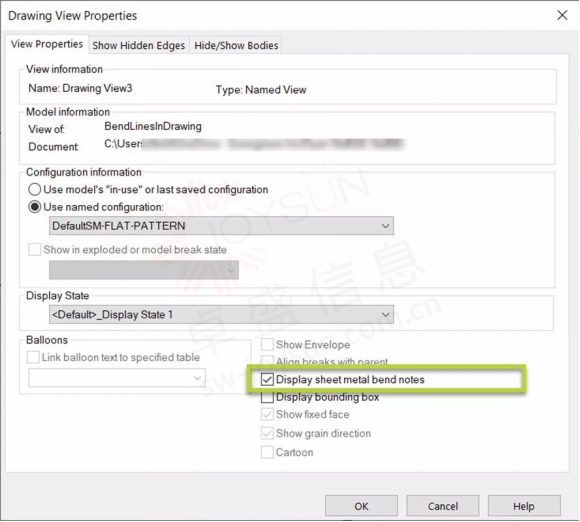

要显示缺失的折弯注释,请右键单击视图,选择属性,然后将折弯注释复选框设置为显示。

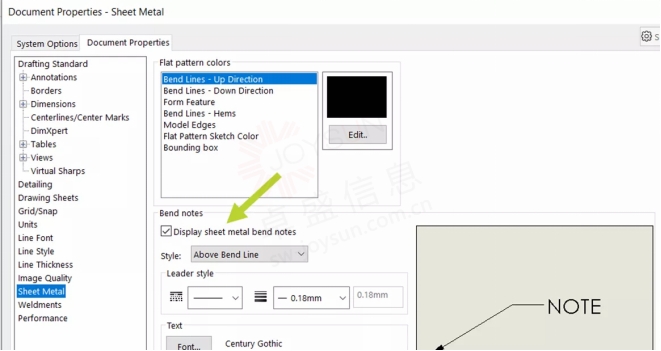

注意:如果在创建展开模式视图时不存在折弯注释,但存在折弯线,则绘图中的文档属性很可能未选中。

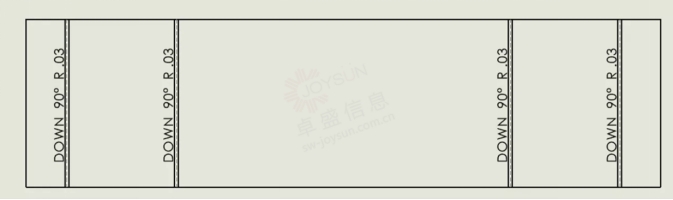

最后一个问题是平面图案中显示的线条过多。这可能是在零件文件中编辑展开模式特征并取消选中合并面复选框的结果。通过取消选中此选项,您现在将看到每个面的开始/停止。重新检查此项将删除这些行。购买SOLIDWORKS

 一如以往,谢谢阅读,快乐阳光!——SOLIDWORKS代理商(SOLIDWORKS 2023)
