SOLIDWORKS 肋特征的独特选项

文章来源：SOLIDWORKS代理商-卓盛信息

SOLIDWORKS 的肋特征提供了一种强大的方法，可以轻松快速地创建薄拉伸特征。在零件建模时，肋骨经常被忽视，因为大多数用户使用传统的拉伸功能来创建这些类型的结构。让我们探讨一下利用 SOLIDWORKS Rib 功能的实用程序和优势。购买SOLIDWORKS

我喜欢将肋特征视为拉伸薄凸台的特例。

是什么让肋骨功能如此特别？

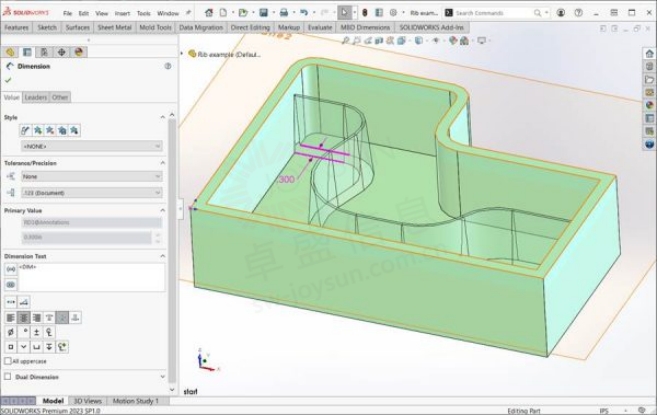

它只会创建薄结构。您必须指定厚度参数，然后将其应用于参考的草图实体。厚度以草图实体为中心，也可以向一个或另一个方向偏置。

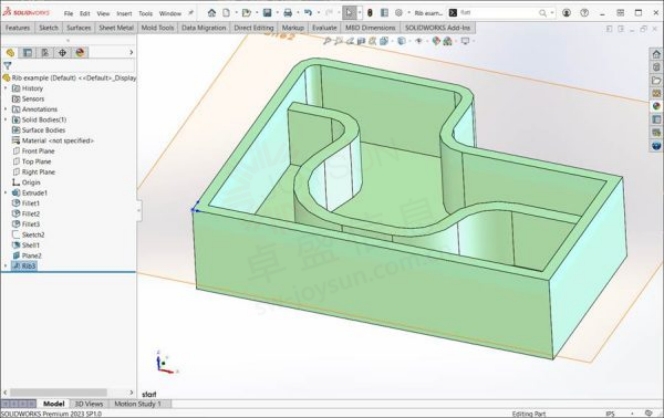

它只有一个结束条件，即 Up To Next。这是由肋特征暗示的，并且没有可选择的端接选项。您只需指定生成特征的方向即可。 SOLIDWORKS会沿该方向进行半球形扫描，并自动查找 拉伸将遇到的所有下一个面（180°）。 实体特征向各个方向发展，并在“撞击”这些面时终止。

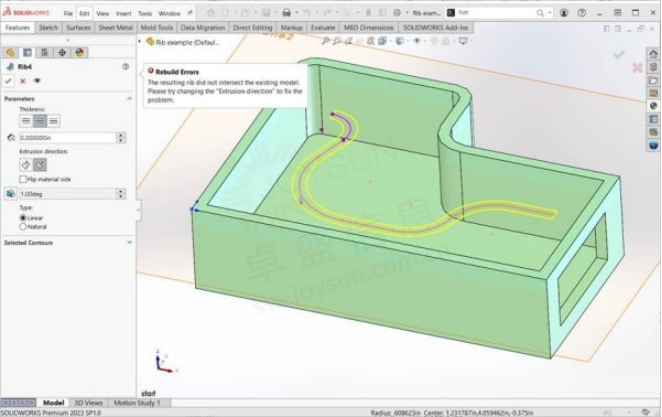

该特征必须完全、完全、彻底地被下 一个面终止。这是使用 “Up To Next” 终止逻辑的所有功能都遵循的相同基本规则；如果生成的实体特征的任何部分没有“击中” 下 一个面（如果它可以看到无穷远），则无法创建该特征。SOLIDWORKS官网

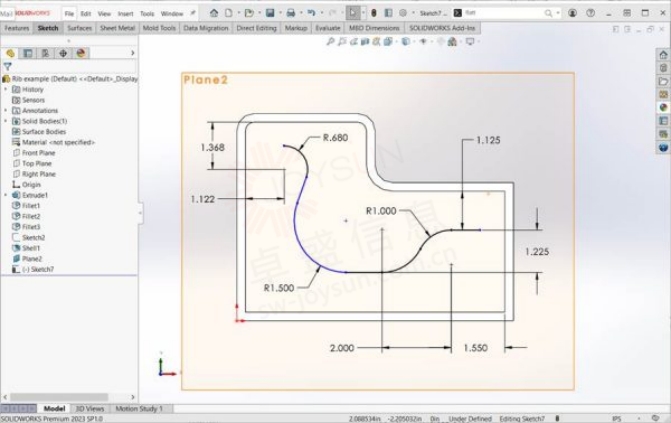

使用未完全定义的草图是可以的。 这可能是一个巨大的好处。尽管在 SOLIDWORKS 中使用完全定义的草图是基本的最佳实践，但筋特征允许例外。由于肋特征扫描 180°，因此您只需 在草图中提供足够 数量的设计意图（尺寸和关系）。这可以显着加快草图绘制过程。您可以信赖扩展至 Next 的功能。

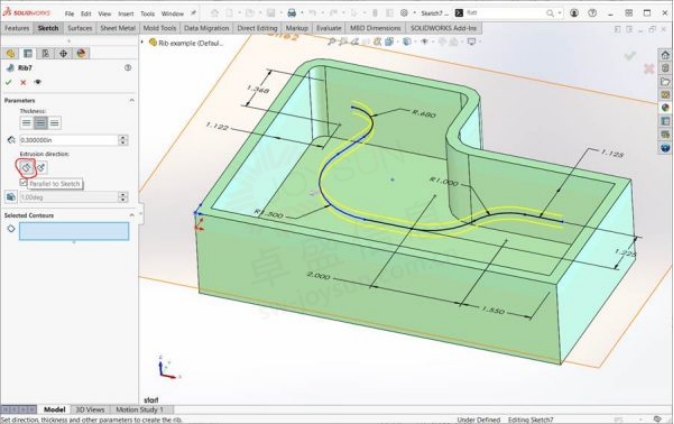

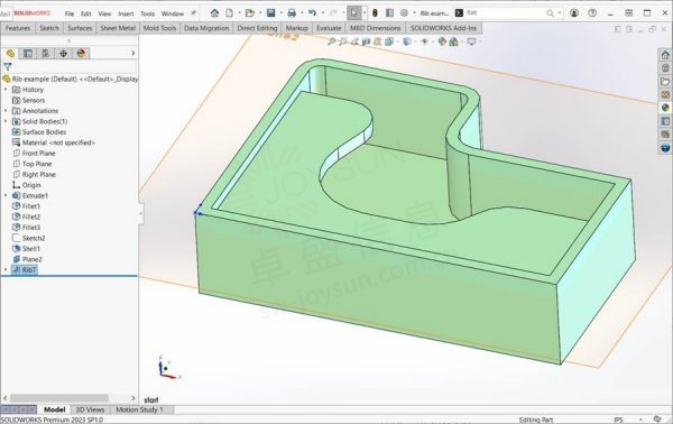

可以平行于草图平面生成特征。这真是令人震惊！通常，拉伸是垂直（垂直）于草图平面或沿指定方向创建的，并且厚度应用在平面内。因此，特征的起点必须是单个平面。然而，筋特征提供了一个选项，允许在平面外应用厚度，并且体积实体平行于草图平面拉伸。这可以生成不限于单个平面的特征起点。正版SOLIDWORKS

同样，为了快速、轻松地创建薄凸台，肋条功能是无可比拟的。如何使用 SOLIDWORKS 肋特征？

一如以往，谢谢阅读，快乐阳光！——SOLIDWORKS代理商（SOLIDWORKS 2023）
